高分子技術から生まれ、
薄肉流動性、寸法安定性（低ソリ性）に優れた液晶ポリマ

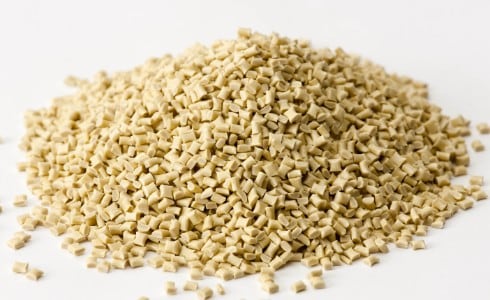

液晶ポリエステル樹脂 シベラス™はポリエステル樹脂をベースとしたエンジニアリングプラスチックです。東レの高分子技術をもとに高強度・高弾性や高耐熱性などの特性を実現しており、なかでも薄肉流動性や寸法安定性（低ソリ性）に優れていることが最大の特徴です。
製品の特徴
高強度・高弾性率
成形品が薄肉になるほど分子鎖が高度に配向し、強度・弾性率が更に向上します。
耐熱性
ハンダ耐熱性に優れ、SMT対応電子部品に安心して使用できます。
寸法安定性
吸水による寸法変化がなく、成形収縮率や線膨張係数が小さく精密な成形が可能で低ソリ性に優れています。また、流動方向の線膨張率は金属の値に匹敵します。
成形性
流動性が高く、複雑な形状の成形が容易です。また、バリはほぼ発生しません。100°C以下の金型温度で成形でき、成形設備の自由度に優れます。
耐薬品性
多くの化学薬品に対して優れた耐性を持っています。
難燃性
高い難燃性を有する製品もラインナップしています。
低誘電性
電気絶縁性が高く、高周波での信号伝送に優れています。
ガスバリア性
液晶ポリエステル樹脂の分子鎖が高度に配向することにより、優れたガスバリア性を発揮します。
選ばれる理由
射出成形に適した高い流動性
液晶ポリエステル樹脂
シベラス™を含む液晶ポリエステル樹脂は一般に、溶融状態でも分子が規則的に並んだ液晶状態を保ちます。このため分子間の絡み合いが少なく、他のエンジニアリングプラスチックと比べ極めて高い流動性を有しています。また、その特徴から小型・薄肉の成形が容易で、複雑な形状の成形にも適しています。
一方で、液晶ポリエステル樹脂の流動性（溶融粘度）は温度に強く依存します。射出成形の温度領域では溶融粘度が低く、良好な流動性を示す一方、流動末端（射出成形充填最終段階）では溶融粘度が急激に増大するため、バリの発生が極めて少ないという特徴も有しています。このため射出成形時にも低い射出圧力で成形でき、成形品のソリの問題も生じにくい傾向があります。
また、固化速度も速いため、短いサイクルでの射出成形も可能で大量生産に適しています。

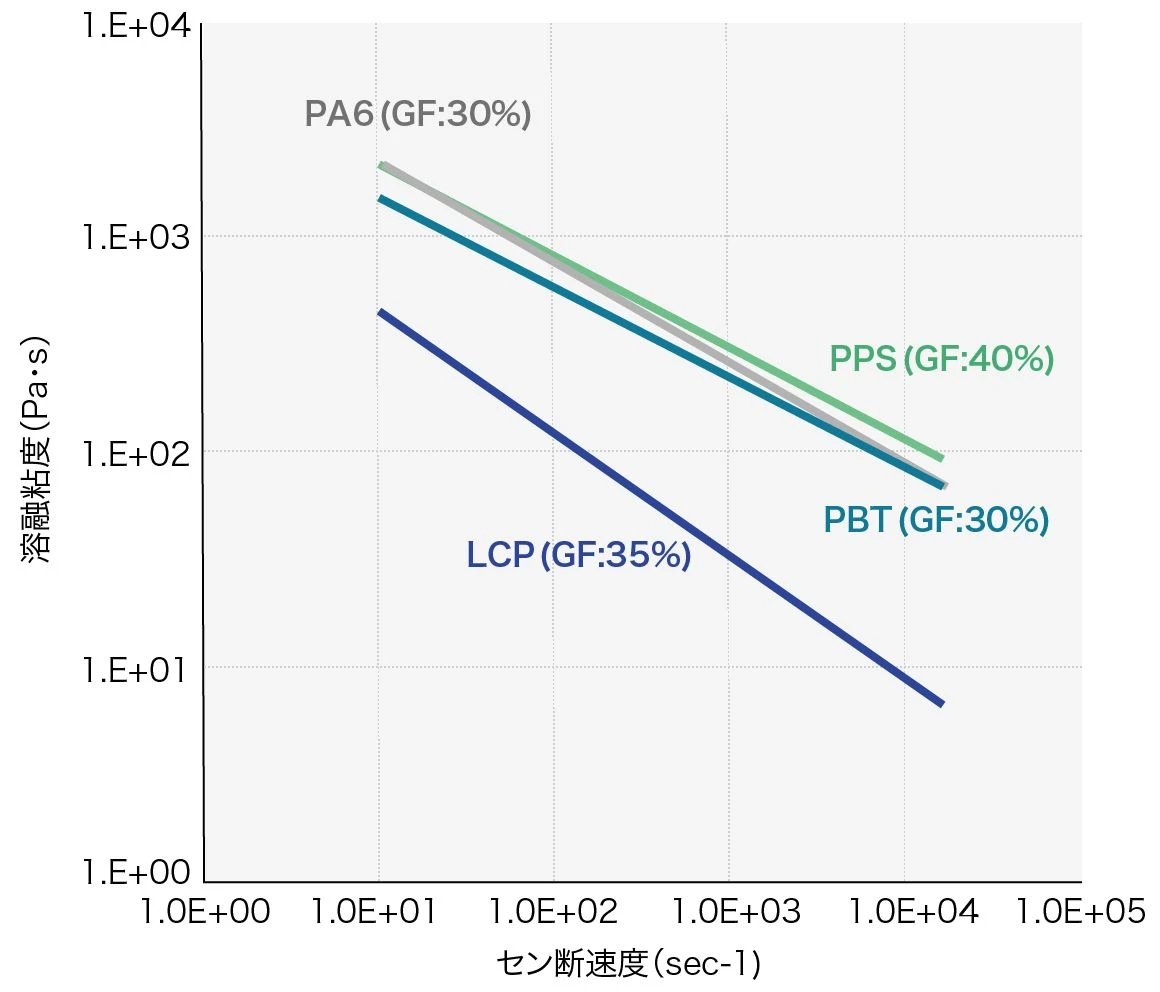

溶融粘度のセン断速度依存性

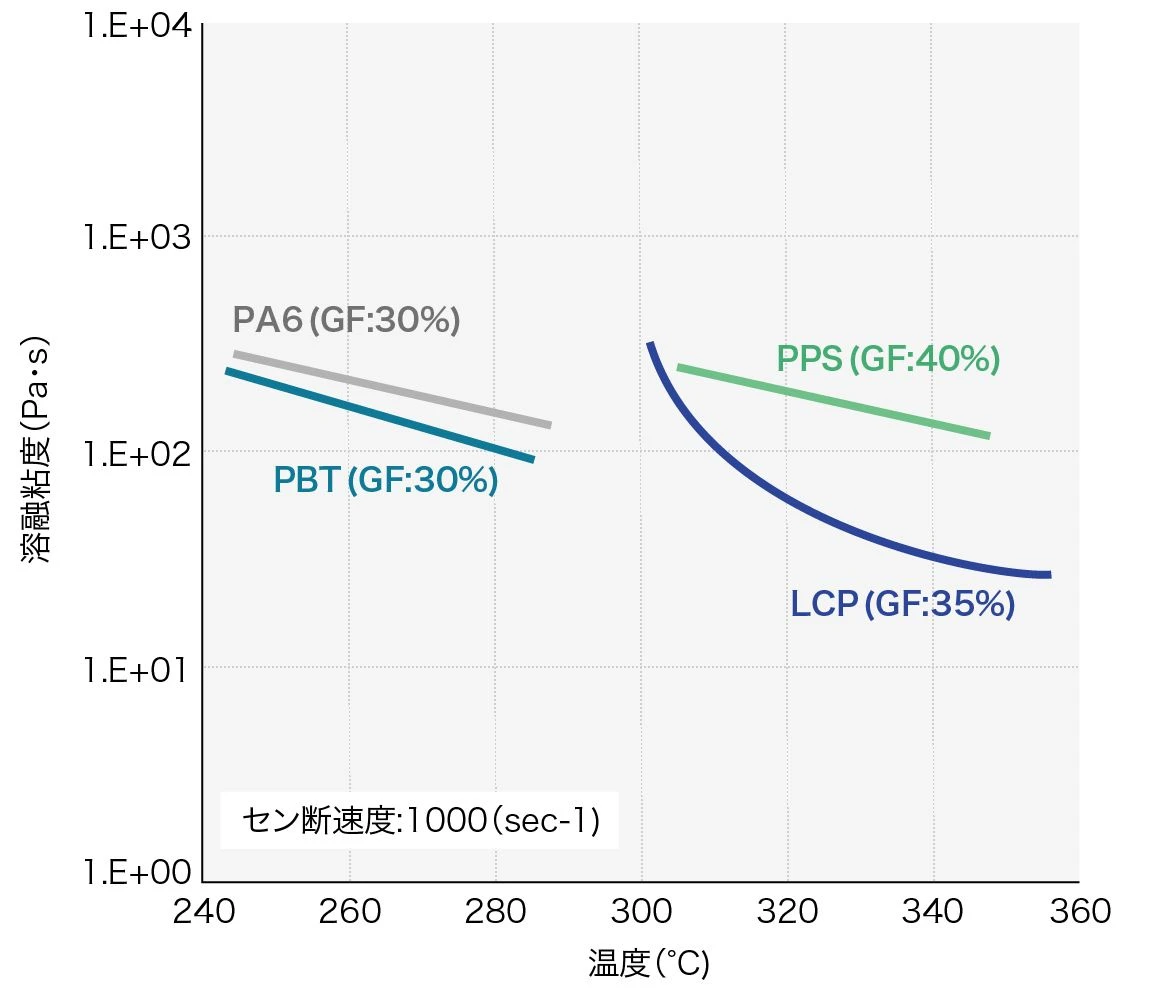

溶融粘度の温度依存性
高精度の成形を可能とする寸法安定性（低ソリ性）
液晶ポリエステル樹脂の分子は配向しやすい特徴があるため、寸法異方性が大きいとされますが、フィラーなどの配合によりその異方性は大きく緩和できます。液晶ポリエステル樹脂
シベラス™ではこれにより他のエンジニアリングプラスチックと比べても低い成形収縮率や線膨張係数を実現しました。このため製品の変形やソリを抑制し、優れた寸法安定性を発揮できます。また、高い耐熱性も有していることから、SMT※などの用途においても変形やソリが生じにくく、良好な製品を得られます。
※SMT：Surface Mount Technology（表面実装技術）。基板にあらかじめはんだを転写し、電子部品を搭載したのち加熱ではんだ付けする手法
各種樹脂のガラス転移温度と融点
| 材料 | LCP-GF35 LX70G35 |
PBT-GF30 1101G30 |
PBT-GF30 1101G30 |
PA6-GF30 CM1011G30 |
||
|---|---|---|---|---|---|---|
| 比重 | - | 1.66 | 1.65 | 1.55 | 1.36 | |
| 引っ張り強さ | MPa | 175 | 205 | 145 | 185 | |
| 伸び | % | 3.0 | 3.8 | 5.0 | 5.0 | |
| 曲げ強さ | MPa | 220 | 280 | 195 | 260 | |
| 弾性率 | Gpa | 16.0 | 13.3 | 8.8 | 8.8 | |
| Izod衝撃強さ | J/m | 90 | 155 | 90 | 125 | |
| 荷重たわみ温度 | ℃ | 255 | >260 | 217 | 215 | |
| 成形収縮率 | MD | % | 0.03 | 0.20 | 0.3 | 0.5 |
| 80×80×3mm | TD | % | 0.59 | 0.75 | 1.0 | 0.8 |
| 線膨張係数 | MD | x10-5/°C | 1.0 | 2.3 | 4.1 | 2～3 |
| 80×80×3mm | TD | x10-5/°C | 1.5 | 3.2 | 4.9 | 2～3 |
そのほか製品特徴の詳細や成形に関する情報はテクニカル情報をご覧ください
テクニカル情報を見る主な用途
液晶ポリエステル樹脂 シベラス™は、電気・電子部品から自動車部品までさまざまな用途で採用されています。

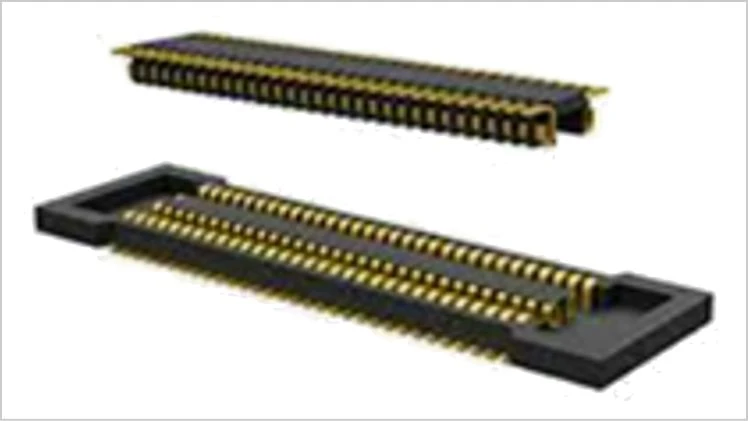

超小型精密コネクタ
タブレット端末、スマートフォンなど、小型化が進む最新IT機器に用いられている超小型精密コネクタ。その原料には、高い耐熱性、寸法安定性、そして優れた流動性が求められます。シベラス™では超小型精密コネクタに最適なグレードを数多くラインナップしており、最適なソリューション提案が可能です。

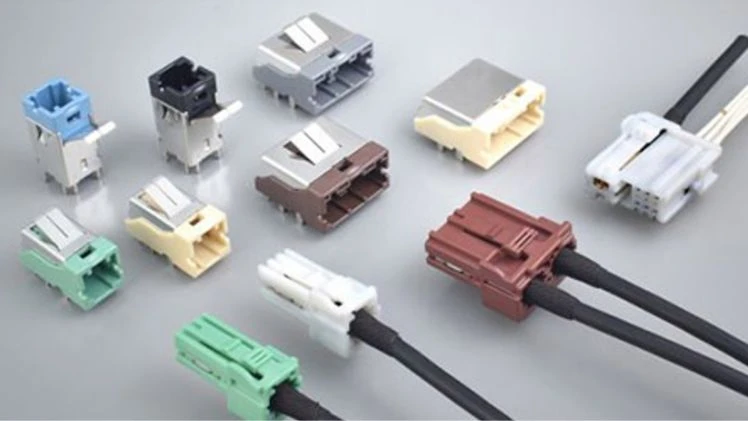

車載コネクタ
耐熱性、寸法安定性に加え、優れた機械的強度を兼ね備えたシベラス™は、過酷な環境でも安定して性能を発揮します。この高い信頼性から、電気・電子部品のみならず、自動車用コネクタなど車載部品への採用も広がっています。
