摺動特性

表5．摺動グレードの摩擦係数・摩耗量
      汎用 耐摩耗・高摺動
高剛性 耐摩耗 高摺動
測定法 単位 500 520 530 532
静摩擦係数 東レ法 - 0.36 0.34 0.30 0.26
動摩擦係数 東レ法 - 0.20 0.19 0.15 0.14
摩耗高さ 東レ法 mm 0.20 0.02 0.08 0.04
測定装置　鈴木式スラスト摩耗試験機械

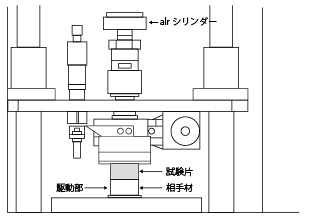

図6．測定装置 (鈴木式スラスト摩耗試験機械)

測定条件

  • 摩擦係数測定条件
    A.相手材:S50C鋼
    B.荷重:1000g(単位面積当たり565g/cm2)
    C.回転速度:10cm/sec.
  • 試験片寸法:外径25mm　内径20mm 高さ15mm 円筒
