电气性能

Ⅰ. 绝缘击穿强度

尼龙6的绝缘击穿强度的试验中，厚度依赖性如图3.28，吸水依赖性如图3.29所示。

• 图28. 尼龙6的绝缘击穿电压的样品厚度依赖性
• 图29. 尼龙6的绝缘击穿电压的吸水率依赖性
  (极度干燥的环境下，25℃)

Ⅱ. 介电特性

极度干燥的情况下，在50kHz～20MHz频率下的介电常数ε会成立以下关系式。

ε = a log f + {b (f: 频率数(Hz))

其中，a,b是根据尼龙种类决定的常数，详见表2.

因吸水所引起的介电常数和介电正切值发生变化。频率数越低，其影响越大。CM1017(尼龙6)在20℃水中的介电常数随着时间的变化详见图30，介电正切值变化如图31所示。

•

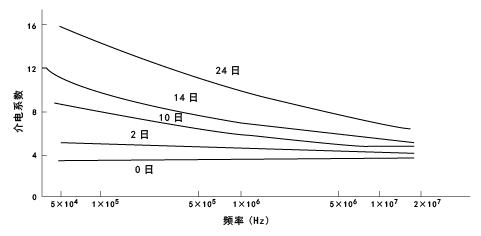

  图30. CM1017(尼龙6)在20℃水中的介电常数随时间的变化

•

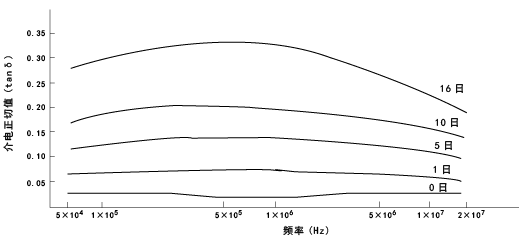

  图31. CM1017(尼龙6)在20℃水中介电正切值随时间的变化

图32. CM3001-N(尼龙66)
因温度变化所引起的介电正切值的变化(绝干环境下)

CM3001-N(尼龙66)的介电正切的温度依赖性如图32所示。
在绝干的情况下，各种尼龙材料虽没有显著的差异，但因为吸水会产生性质的变化，如将尼龙用在电器零部件材料上时，吸水率较小的CM3001-N(尼龙66)比CM1017(尼龙6)有优势。但是，在10MHz以上的高频率范围中，水分的影响将变小，且因尼龙种类的不同差异也会变小。

图33. 因CM1017, CM3001-N的
吸水率所引起的体积电阻率变化

Ⅲ. 体积电阻率

CM1017(尼龙6)，CM3001-N(尼龙66)的体积电阻率的吸水率依赖性如图3.31所示。吸水率每增加1%，体积电阻率就减小约1个单位。
