耐疲劳性

材料在长期波动的负载下会出现疲劳断裂。图47所显示的是悬臂弯曲疲劳试验下的应力-寿命曲线。
条件为试验样片厚度为6mm，循环速度35Hz(两边振动平面产生弯曲)，温度23±1℃、湿度RH60±5%。
从中可以得出CM1017(尼龙6)经过107次两边振动疲劳限度为19MPa.
表9显示的是尼龙66的拉伸压缩疲劳试验结果。

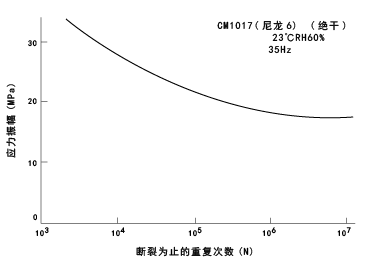

图47. CM1017(尼龙6)的应力-寿命曲线

表9. 尼龙66的疲劳耐久限度(30Hz)

吸水率(%)	温度(℃)	耐久限度(MPa)
0	73	35
2.5	73	21
2.5	100	14

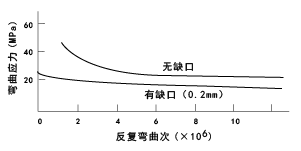

图48.缺口对尼龙6 的疲劳强度的缺口影响

有缺口的情况下，应力集中会导致疲劳强度降低。而且重聚合度高，疲劳强度会越高。
如若反复速度大或者应力变动大，滞后作用会引起内部发热量大，需要设法进行散熱。
