机械性能

拉伸特性

  • 图1-1. 拉伸应力-应变曲线(微量应变领域) 图1-1. 拉伸应力-应变曲线(微量应变领域)

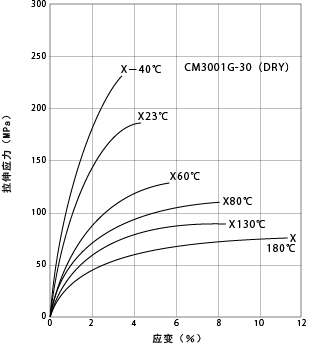

  • 图1-2. 拉伸应力-应变曲线(温度的影响) 图1-2. 拉伸应力-应变曲线(温度的影响)

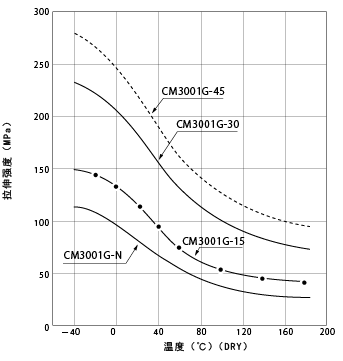

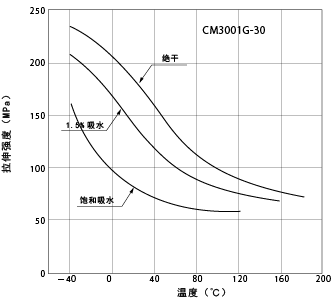

  • 图1-3. 温度引起的拉伸强度的变化 图1-3. 温度引起的拉伸强度的变化
  • 图1-4. 吸水引起的拉伸强度的变化 图1-4. 吸水引起的拉伸强度的变化
  • 图1-5. 吸水和温度引起的拉伸强度的变化 图1-5. 吸水和温度引起的拉伸强度的变化

弯曲特性

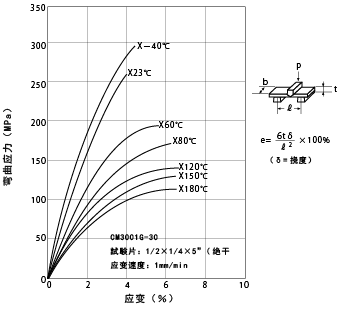

  • 图1-6. 弯曲应力-应变曲线(温度的影响) 图1-6. 弯曲应力-应变曲线(温度的影响)
  • 图1-7.温度引起的弯曲剪切应变的变化 图1-7.温度引起的弯曲剪切应变的变化

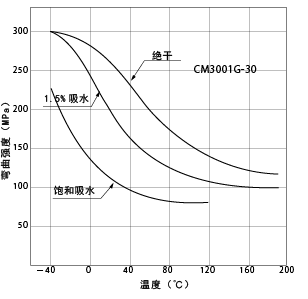

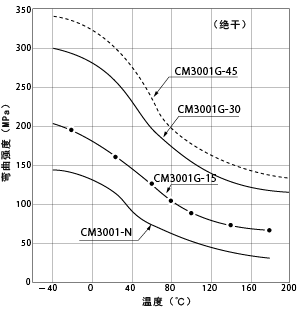

  • 图1-8. 温度引起的弯曲强度的变化 图1-8. 温度引起的弯曲强度的变化
  • 图1-9. 吸水引起的弯曲强度的变化 图1-9. 吸水引起的弯曲强度的变化
  • 图1-10. 吸水和温度引起的弯曲强度的变化 图1-10. 吸水和温度引起的弯曲强度的变化

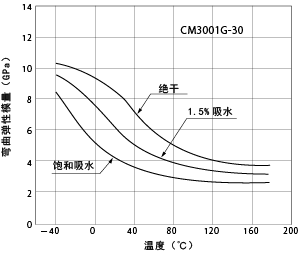

  • 图1-11. 温度引起的弯曲模量的变化 图1-11. 温度引起的弯曲模量的变化

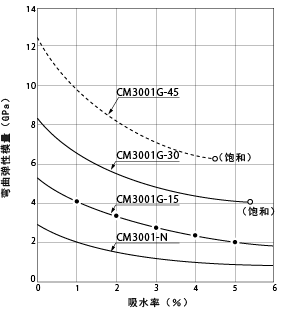

  • 图1-12. 吸水引起的弯曲模量的变化 图1-12. 吸水引起的弯曲模量的变化
  • 图1-13. 吸水和温度引起的弯曲模量的变化 图1-13. 吸水和温度引起的弯曲模量的变化

圧缩特性

  • 图1-14. 压缩应力-应变曲线(温度的影响) 图1-14. 压缩应力-应变曲线(温度的影响)

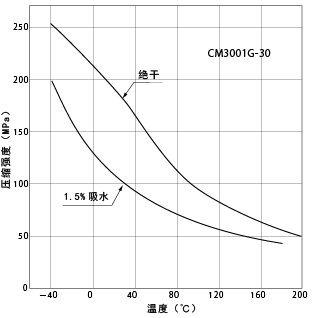

  • 图1-15. 吸水和温度引起的压缩强度的变化 图1-15. 吸水和温度引起的压缩强度的变化
  • 图1-16. 吸水引起的压缩强度的变化 图1-16. 吸水引起的压缩强度的变化

剪切特性

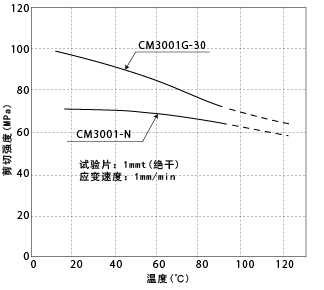

  • 图1-17. 温度引起的剪切强度的变化 图1-17. 温度引起的剪切强度的变化

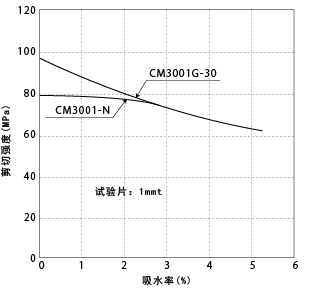

  • 图1-18. 吸水引起的剪切强度的变化 图1-18. 吸水引起的剪切强度的变化

冲击特性

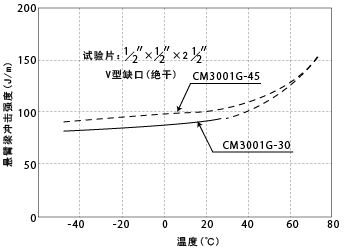

  • 图1-19. 温度引起的冲击强度(V型缺口)的变化 图1-19. 温度引起的冲击强度(V型缺口)的变化
  • 图1-20. 温度引起的冲击强度(无缺口)的变化 图1-20. 温度引起的冲击强度(无缺口)的变化

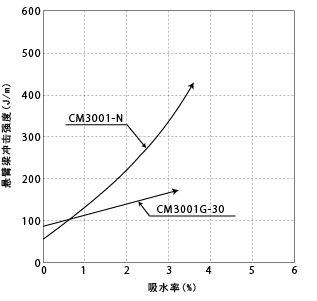

  • 图1-21. 吸水引起的冲击强度(V型缺口)的变化 图1-21. 吸水引起的冲击强度(V型缺口)的变化

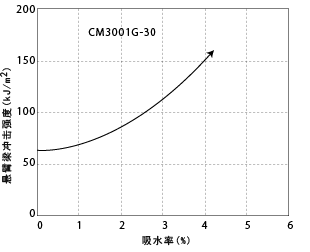

  • 图1-22. 吸水引起的冲击强度(无缺口)的变化 图1-22. 吸水引起的冲击强度(无缺口)的变化

表面硬度特性

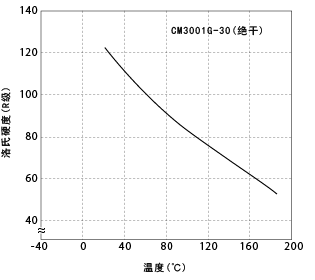

  • 图1-23. 温度引起的洛氏硬度的变化 图1-23. 温度引起的洛氏硬度的变化

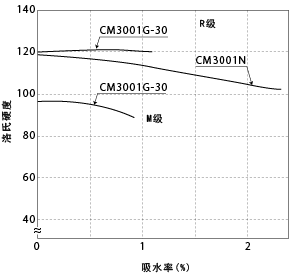

  • 图1-24. 吸水引起的洛氏硬度的变化 图1-24. 吸水引起的洛氏硬度的变化

摩擦，磨耗特性

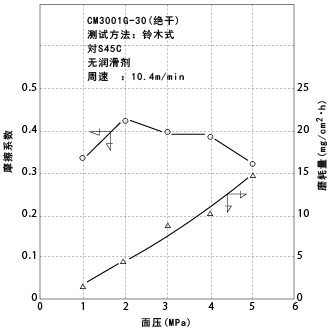

图1-25. 表面压力所引起的摩擦系数和摩耗量的变化

图1-25. 表面压力所引起的摩擦系数和摩耗量的变化

其他

表1-2. 机械性能的各向异性
项目 単位 测定方向
流动方向 直角方向
拉伸强度 MPa 132 117
弯曲强度 MPa 235 165
弯曲模量 GPa 7.8 5.1

试验片;平板(右图)进行分切及铣刀加工。

  • 拉伸试验片:ASTM D-1822 S型拉伸冲击试验片
  • 弯曲试验片:14×80×3t
表1-3. 熔接部位的强度
项目 単位 熔接部位强度 正常部位强度
拉伸强度 MPa 83 180
伸长率 % 1.9 5
弯曲强度 MPa 131 260
弯曲模量 GPa 6.8 8.5
无缺口冲击强度 kJ/m2 8 65

试验片;1/8"厚的ASTM1号哑铃，在两端有浇口的试验片中心部位，树脂之间相交汇进行典型的熔接

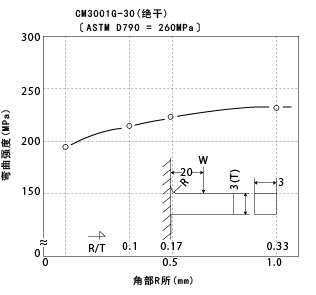

  • 图1-26. 角部R所引起的弯曲强度的变化 图1-26. 角部R所引起的弯曲强度的变化

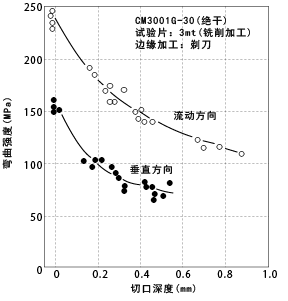

  • 图1-27. 锋利边缘引起的弯曲强度的变化[无横截面积修正] 图1-27. 锋利边缘引起的弯曲强度的变化
    [无横截面积修正]
