热性质

表2-1. 典型热性质
性质 试验方法 単位 CM3001
-N		 CM3001G
-15		 CM3001G
-30		 CM3001G
-45
熔点 DSC ℃ 265 265 265 265
熔融焓 DSC kJ/kg 63～84 - 42～63 -
比热23℃ - kJ/kg·℃ 1.67 1.76 1.59 1.42
热传导率 - W/m·℃ 0.24 - 0.23 -
凝固温度 - ℃ 240 240 240 240
结晶化温度 DSC ℃ 230 230 230 230
维卡软化温度 ASTM
D1525		 ℃ -   258
IEC ℃ 237   256
热变形温度 1.82MPa ASTM
D648		 ℃ 78 245 255 255
0.45MPa ℃ 220 - 262 263
线膨胀系数 ASTM
D696		 ×10-5m/m/℃ 9～10 4 2～3 2～3

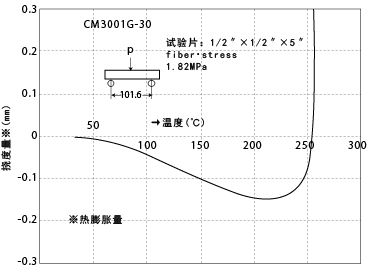

  • 图2-1. 热变形温度曲线 图2-1. 热变形温度曲线
  • 图2-2. 应力和热变形温度的关系 图2-2. 应力和热变形温度的关系

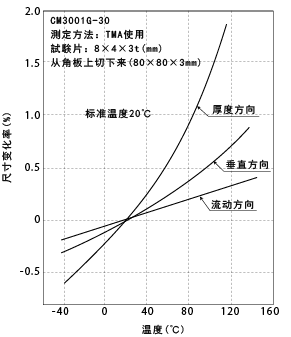

  • 图2-3. 温度引起的尺寸变化 图2-3. 温度引起的尺寸变化

燃烧特性

性质 试验方法 単位 CM3001-N CM3001G-15 CM3001G-30 CM3001G-45
燃烧性 UL-94 - 94V2(1/32") 94HB(1/16") 94HB(1/16") -
ASTM D635 - 自熄性 阻燃性 阻燃性 阻燃性
FMVSS302
肉厚1mm
肉厚2mm
mm/min
mm/min
+ ※1
+
V<100
+
V<100
+
V<100
+
起火温度 ASTM D289 ℃ 473 473 473 473

※1　在达到标线A之前自行熄灭
