成型加工特性

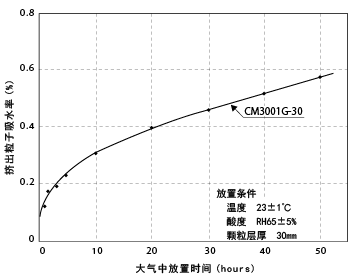

图6-1. 玻璃纤维强化尼龙挤出粒子在大气中放置时的吸水速度

图6-2. CM3001-N大气下放置时的吸水速度

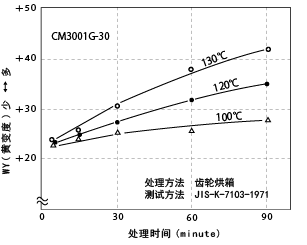

图6-3. 玻璃纤维强化尼龙66挤出粒子的热风干燥引起的色调变化

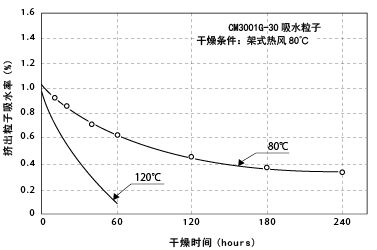

图6-4. 玻璃纤维强化尼龙66，吸水粒子的干燥曲线

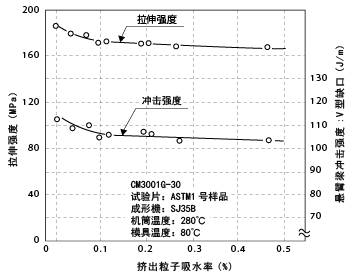

图6-5. 玻璃纤维强化尼龙66的物性VS挤出粒子吸水率流动特性

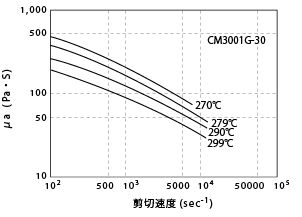

图6-6. 剪切速度引起的溶融粘度的变化

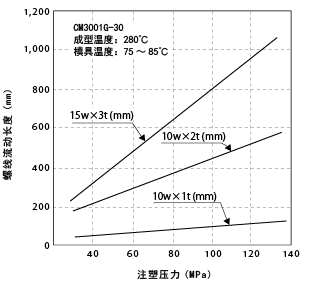

图6-7. 注塑压力引起的螺旋流动长度的变化

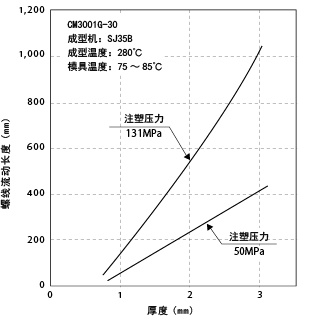

图6-8. 厚度对螺旋流动长度变化的影响

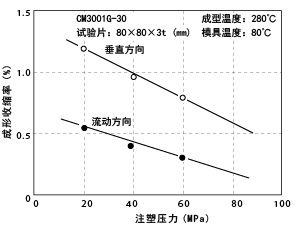

图6-9. 注塑压力对成型收缩率变化的影响

图6-10. 注塑压力对成型收缩率变化的影响

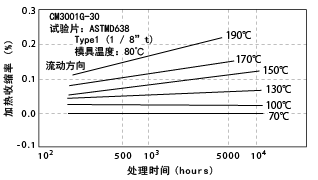

图6-11. 热处理引起的尺寸变化

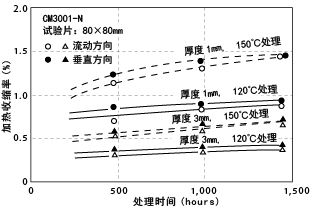

图6-12. 热处理引起的尺寸变化

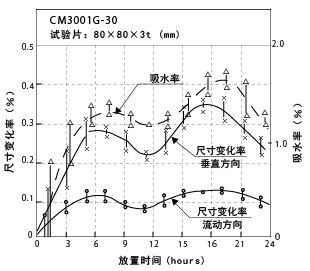

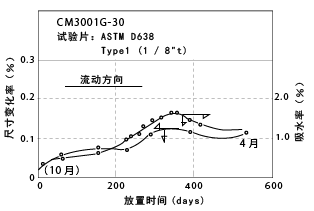

图6-13. 室内放置引起的尺寸随时间的变化(其1)

图6-14. 室内放置引起的尺寸随时间的变化(其2)

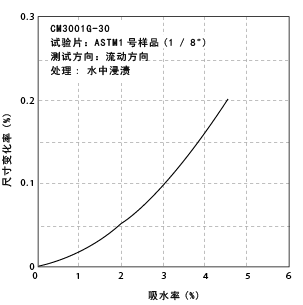

图6-15. 吸水率和尺寸变化的关系(其1)

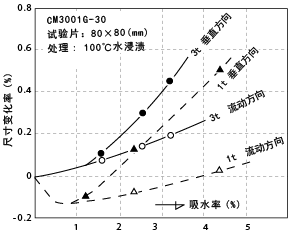

图6-16. 吸水率和尺寸变化的关系(其2)

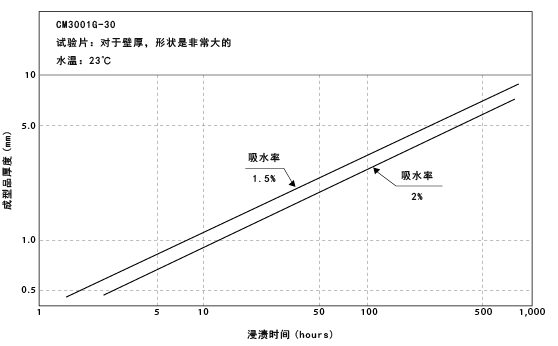

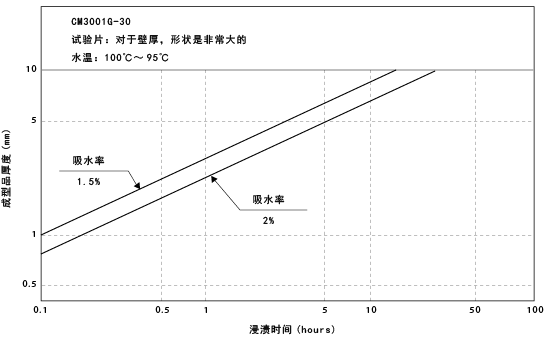

图6-17. 湿度调节所需的处理时间

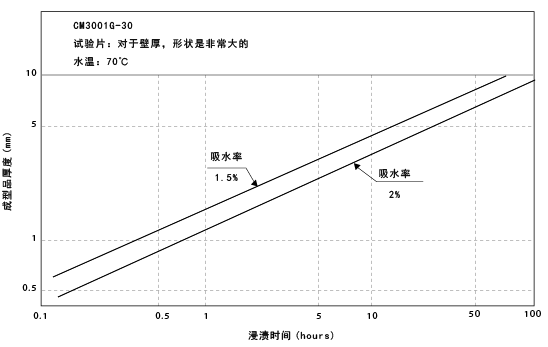

图6-18. 湿度调节所需的处理时间

图6-19. 湿度调节所需的处理时间
