射出成型

成型条件

CM1026，CM3006可以用与一般标准等级相同的条件进行成型。
成型温度：树脂温度为CM1026在230～260℃，CM3006在260～290℃，模具温度为CM1026，CM3006在60～80℃。流动性通过对螺旋流动长度的评价来看， CM1026，CM3006在L/T200位置最好。
对黑色等进行着色的情况下，如果混合主色粒子的话需要使用螺旋式射出成型机。
关于其他射出成型的详细数据请参照东丽尼龙的技术手册「射出形成篇」。

模具设计

根据成型品形状，厚度，成型温度，模具温度，压力等不同，模后收缩会有复杂的变化，以CM3006为例，如图32所示。这一数据为平板状成型品的情况下得出，圆筒状成型品的模后收缩率约为平板状成型品的70%左右。
关于圆筒内壁的脱模角度加大1～1.5°为宜。
此外模具温度在60～80℃范围为宜，并尽可能保持温度的一定性和均一性是非常重要的。

图32成型条件和模后收缩率

挤出粒子的吸湿性

由于尼龙具有吸湿性，为了避免在成型时因吸湿而出现发泡或银痕的等问题，需要在约0.2%以下的预干燥。
实际上在生产尼龙时会进行0.1%以下的干燥，因此成型前无需再进行干燥，但存在如果长时间放置于底卸式贮料器内的话会造成缓慢吸湿的问题。
为了了解吸湿速度，我们对CM3006在各湿度条件下的重量变化进行了测量，结果如图33所示。由于吸湿的界限约为0.2%，因此能放置的界限为40%RH时约20小时，80%RH时约1小时。

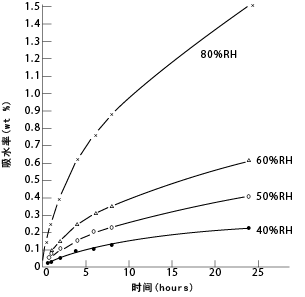

图33尼龙66挤出粒子的吸水速度

材料:尼龙66(CM3001N，CM3006)
粒子状:3.0×3.0×3.0mm
温度:23±1℃
湿度:40～80±3%RH
