特性1

良好的流动性

通常LCP树脂和PBT、PPS树脂等结晶性聚合物相比，流动特性有着完全的不同。

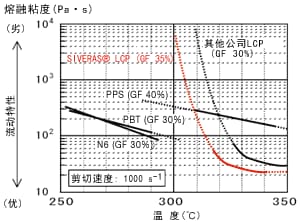

溶融粘度与温度的关系
［本数据为特定条件下的测量值，并非为保证数值］

1. LCP树脂，在注塑成型温度范围内的聚合粘性较低，薄壁流动性出色。正因为有着出色的流动性，使得低压成型变为可能，并且不易发生翘曲问题。
2. 另一方面，在流动末端(即填充最后阶段)，会发生像聚合物粘度急剧增大这样的液晶性聚合物的特有现象。因此具有不易发生飞边的特性。并且由于这个特性，相比以往的工程塑料，可以设置较大的排气槽。
3. 东丽的LCP树脂SIVERAS™，相比其他公司LCP树脂，流动性方面也非常出色，其所具特性可得以发挥。

由于良好的流动性，我们应注意以下几点：

Ⅰ. 喷射纹现象

由于流动性良好，使用高于适宜条件的注塑速度进行成型的话，聚合物在模腔内会发生蛇形流动，这便产生了所谓的喷射纹现象，而且卷进模腔内的空气，在成型品内会造成膨胀的情况。因此请勿超过需要的注塑速度。

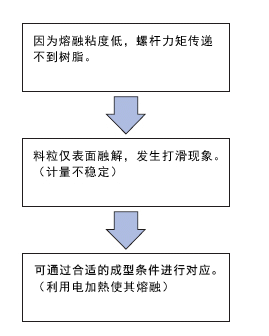

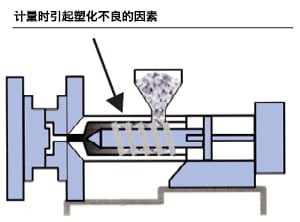

Ⅱ. 计量时间的偏差(塑化不良)

SIVERAS™因为与其他公司的LCP树脂相比，流动性更好
故熔融粘度更低。因此，需要设定合适的成型条件。

为了避免这些问题的发生，最大限度发挥LCP树脂SIVERAS™的特征
①树脂的选择
②成型机的规格
③成型条件
④模具设计
　是非常重要的。
