仪器分析案例
接合层的可视化 ～用分析仪器了解人肉眼无法观察到的变化～
为了将物体与物体结合在一起，需使用接合、焊接等方法。通过这些方法结合时，某些物体看起来像是已接合，但在拉动时仅需很小的力便会剥离，而某些物体即使施加很大的力仍无法剥离，还会破坏母材。不仅仅是针对剥离时施加的力，对于在剥离前能否将这些接合可视化这些需求，下面将为大家介绍一个相关的案例。
关于接合的机理有各种理论，但一般可以分为“物理结合”、“化学结合”和“机械结合”，并且接合的强度是通过其中的一种或多种组合来实现的。本次我们将重点介绍其中“化学结合”的可视化。

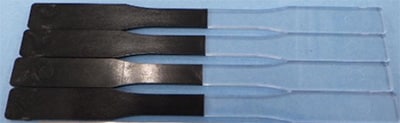

黑色树脂和透明树脂的注塑熔接试片右侧为黑色树脂和透明树脂注塑熔接的试片。即使在显微镜下观察每种树脂界面的接合层，也无法确认黑色树脂对透明树脂的渗出等情况，并且无法通过肉眼可见的“颜色”来评价接合层。
红外线吸光情况比较此次，将使用仪器分析中的红外分光法进行分析评价。

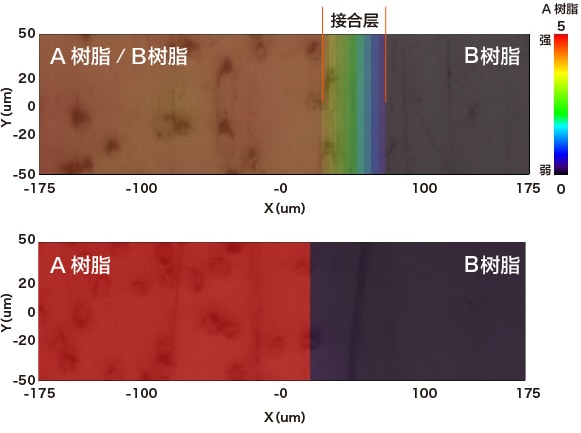

右图着眼于各种树脂的结构，比较红外线的特征吸光情况。上方是在黑色树脂（A树脂）中混合了透明树脂（B树脂）的混合物（左）与B树脂（右）注塑熔接试片的红外分光分析结果。在界面处可以查看到彩虹色层，在该部分中，通过从红外分光分析获得的“颜色”，即可判断出A树脂的成分渗入B树脂并形成接合层。
此外，下方显示了A树脂（左）与B树脂（右）直接注塑熔接的试样，其界面清晰，可以看出并没有形成化学结合的接合层。
