断裂分析案例
基于试片断裂形态的断裂分析 ～寻找相同材料下不同强度的原因～
即使是使用相同材料成型的产品，也不是所有的产品都能达到同样的强度。如果存在发生异常断裂的产品，则需要通过断裂分析查明原因，以便消除该原因。
此次，我们将调查相同材料拉伸试片的强度偏差的原因。
非增强PBT树脂的拉伸试验结果当使用非增强PBT树脂进行拉伸试验时，10根中只有1根现未拉伸即断裂的情况。

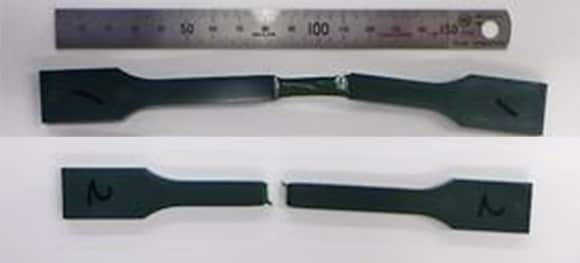

上方为产生颈缩的试片，下方为未拉伸即断裂的试片。进一步拉伸颈缩的试片使其断裂，使用扫描电子显微镜（SEM）观察两个断裂面。

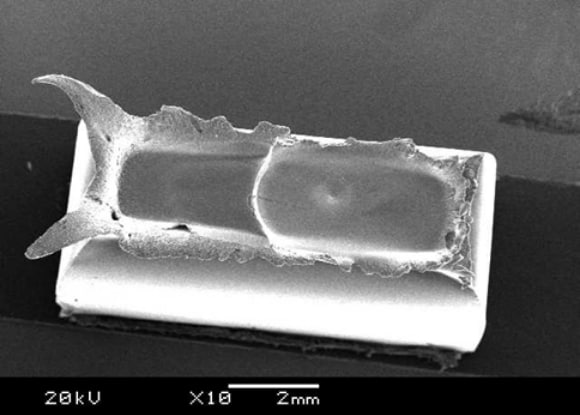

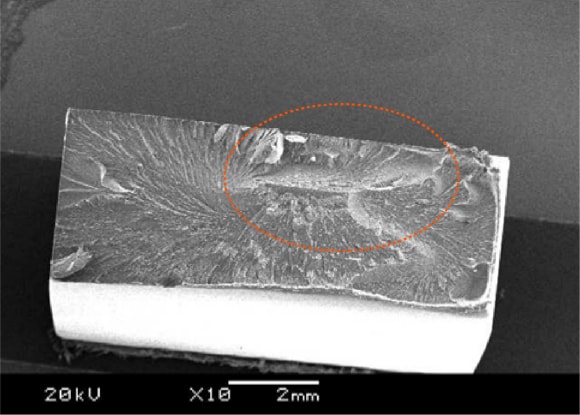

左侧为产生颈缩的试片，右侧为未拉伸即断裂的试片。可以清楚地观察到其具有不同的形态。左侧为延性断裂，右侧为脆性断裂。此次使用的材料通常可充分拉伸，因此表明右侧为异常。

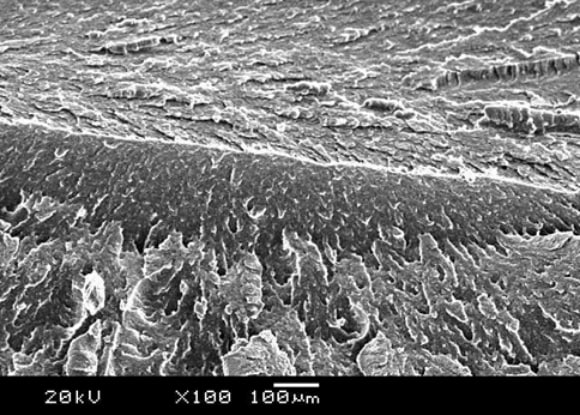

脆性断裂裂纹产生部位的放大右边为上右侧裂纹产生部位（红色圆圈部位）的放大图片。可以看到图片的中间部位有一个高低差。为了确定产生此高低差的原因，我们将在该试片裂纹产生的部位切出数微米厚的薄片，并在显微镜下观察。

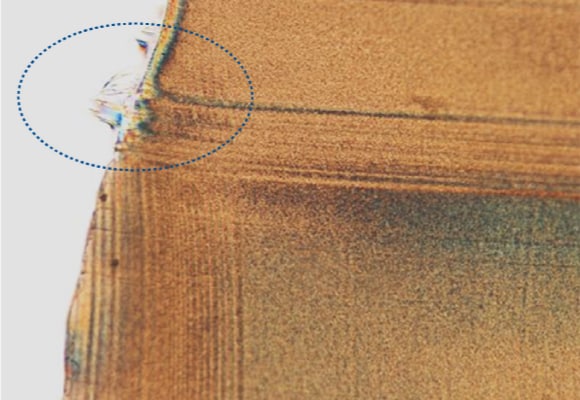

高低差裂纹产生的部位蓝色圆圈部位为高低差裂纹产生的部位。可以观察到成型时由于树脂流动异常产生的条纹。
根据本次的分析结果，可以确定具有异常断裂的拉伸试片在成型时存在缺陷。像这样可以通过断裂分析确定原因并采取措施防止异常断裂。
