形态分析案例

从解析到制造 ～将图像转换为数值数据～

X射线CT可实现无损、非接触式内部观察及内部精密尺寸测定，可进行形状评价、尺寸评价及测定逆向工程的数据。

形状评价

易于进行设计与实际数据的比较，例如CAD数据与实际成型品的叠加比较、以及CAE解析结果与实际成型品的叠加比较等。

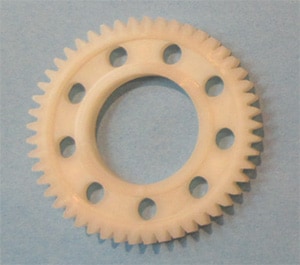

• 实际成型品

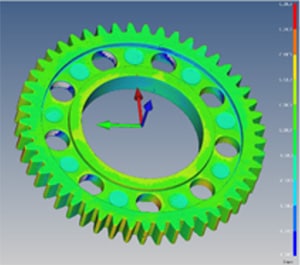

• CAD数据与实际成型品的叠加比较

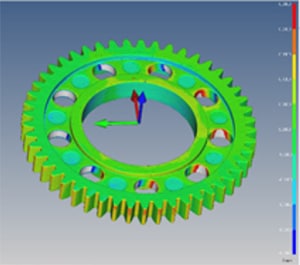

• CAE解析结果与实际成型品的叠加比较

尺寸评价

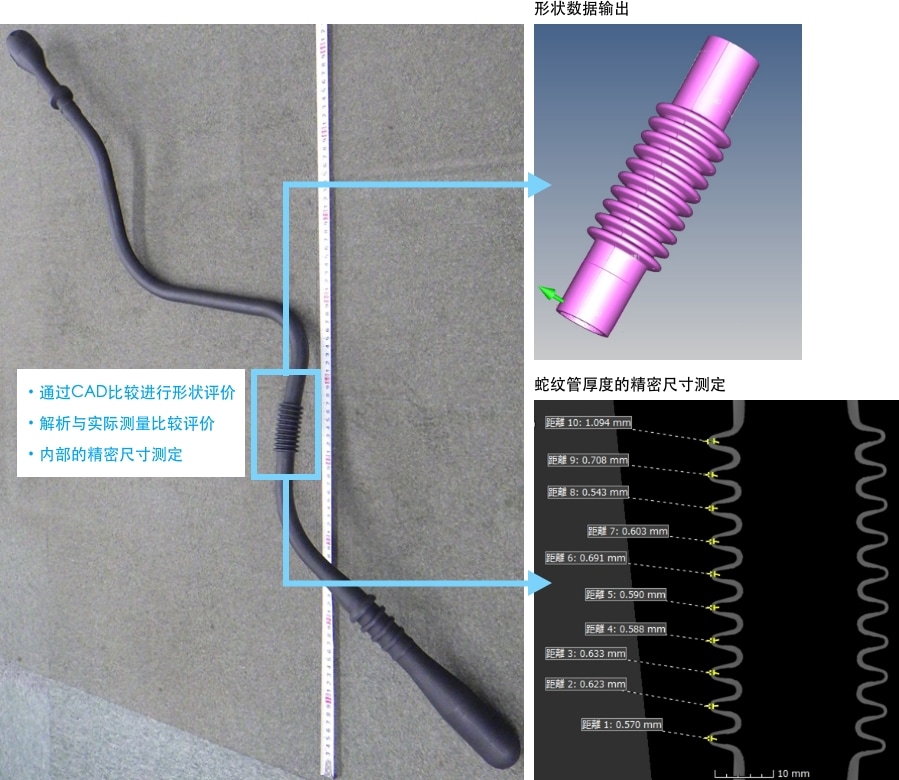

可以测定接触式精密尺寸测量仪无法测量的内部尺寸。

X射线CT图像分析

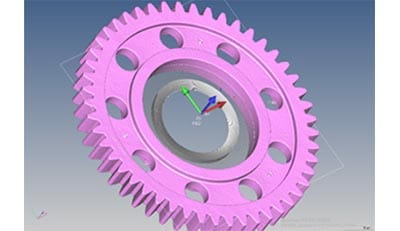

尺寸测量·逆向工程

此外，还支持各种评价，例如真圆度评价。

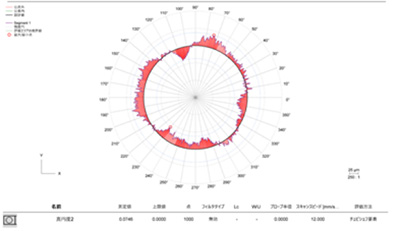

真圆度评价

逆向工程

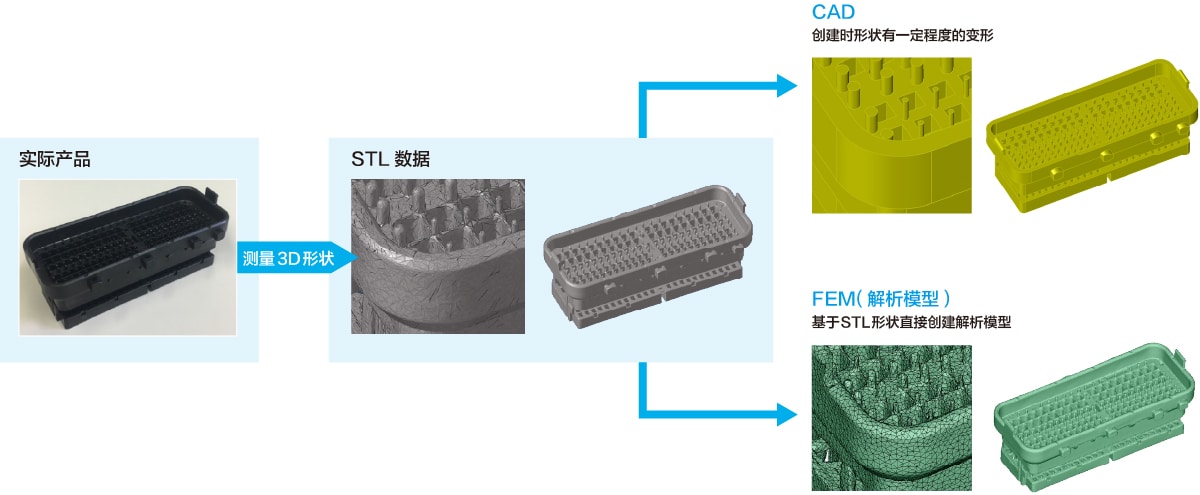

可以从精密尺寸测定的数据中输出形状数据，并在CAD、CAE中使用。

不仅仅是查看拍摄的数据并进行评价，通过加入尺寸，还可以在3D中对其实施评价并进一步进行设计。
