电磁波屏蔽性

TORAYCA™ 能够导电，所以使用该树脂制成的成型品具有电磁波屏蔽性。

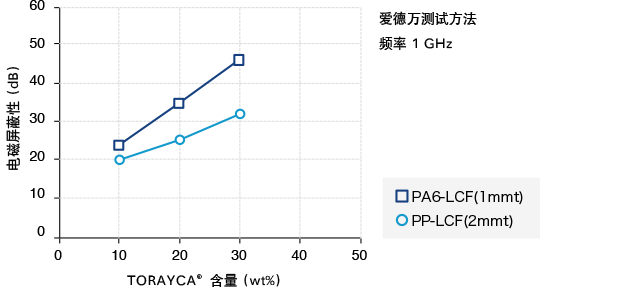

如图 1 所示，TORAYCA™ 的电磁波屏蔽性基本上与 TORAYCA™ 碳纤维的含量成正比，并随树脂的类型、密度、吸湿性等因素而有所不同。

电磁波屏蔽性 (dB) 可以使用以下公式计算出电磁波屏蔽率。

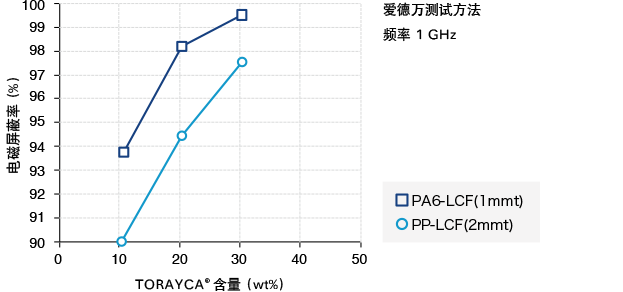

如图 2 所示，当 TORAYCA™ 占总重量的百分比为 10% 或更大时，可以屏蔽 90% 以上的电磁波。

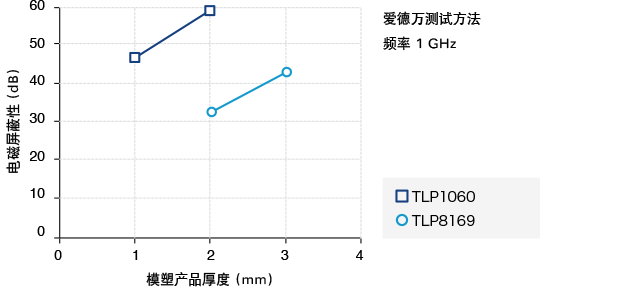

如图 3 所示，成型品的厚度越大，TORAYCA™的电磁波屏蔽性越强。要达到所需的屏蔽率，需要在设计允许的条件下使成型品的必要部位获得足够的厚度。

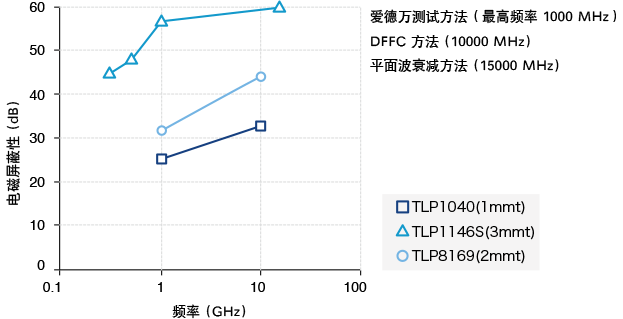

如图 4 所示，TORAYCA™ 的电磁波屏蔽性取决于电磁波频率，尽管能在高频范围内实现有效屏蔽，但要在低频范围内获得足够的屏蔽性，需要选用具有高导电性的材质等级。（参阅数据表）

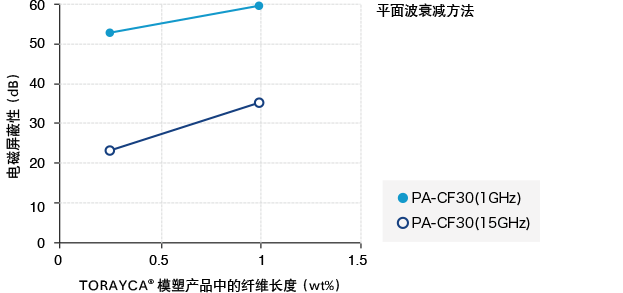

如图 5 所示，TORAYCA™的电磁波屏蔽性受成型品中 碳纤维的长度影响。 某些 TORAYCA™产品含有的长纤维，其长度在成型品中可调整到 1 mm 或更长，这有利于提高电磁波屏蔽性。在不同的频率范围内都会观察到纤维的这种长度效应。

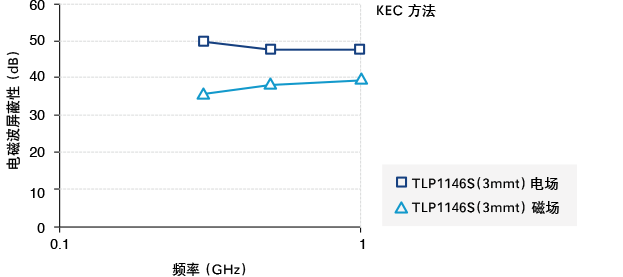

如图 6 所示，TORAYCA™ 的电场屏蔽性强于磁场屏蔽性。

由于具有电磁波屏蔽性，TORAYCA™ 产品可用于替代铝、镁等金属壳体材料。
由于电磁波屏蔽性受到树脂类型、TORAYCA™含量、成型品的厚度以及成型品中 TORAYCA™纤维的长度等因素影响，我们可以帮助您选择最符合您要求的材料规格，并就注塑方法和模具设计提供技术服务。

如图 7 所示，通过测量所接收电磁波的强度 E2 与发射探头所发射电磁波的强度 E1 的比值，可以评估 TORAYCA™ 的电磁波屏蔽性。

对于测量方法，可以根据电场、磁场和频率范围选择爱德万测试方法、KEC 方法、DFFC 方法或其它合适的方法。

TORAYCA™ 的电磁波屏蔽性是基于树脂的导电性，TORAYCA™ 材料并非专门设计用于屏蔽电磁波。
它只是使用 TORAYCA™ 材料的一个伴随功能，通过在空间上隔离电磁波源，使要保护的对象不受电磁波的影响。

TORAYCA™ 的电磁波屏蔽性的作用原理是电磁波的反射损失 [1] 和吸收损失 [2] 共同导致的能量衰减，其中反射损失 [1] 是能量衰减的主要因素。
当电磁波穿过 TORAYCA™ 材料时，部分电磁波会因电磁感应而产生涡电流，进而生成焦耳热，从而损失掉。
这种热量可以忽略，因为 TORAYCA™ 成型品具有良好的散热性，所有成型品不会出现温度升高现象。

TORAYCA™的电磁波屏蔽性依赖于树脂的导电性，以下情况可能使其无法获得足够的屏蔽性：成型品因为注塑过程中的填充率不足而密度较低；TORAYCA™纤维在成型品中因为螺杆转速、螺杆压缩比、树脂温度、浇道斜度、流道长度/直径、浇口形状/直径、模腔内的厚度变化等而过分折断；或者 TORAYCA™的浓度因为成型品具有很薄的部位（阻碍了树脂流入）而偏低。

TORAYCA™ 产品的电磁波屏蔽性受一般环境因素的影响不大，比如光、热和水等，因为这些因素不会改变碳纤维周围的环境。
但是，成型品的电磁波屏蔽性可能随时间的推移而改变，具体取决于产品的使用环境。
例如，随着时间的推移，树脂发生劣化，在形状崩解、密度降低或碳纤维脱离的情况下，有可能无法维持导电性能，电磁波屏蔽性降低。
