热性质

热性质

表6表示PBT树脂TORAYCON™的热性质。

Ⅰ. 热变形温度

正如之前所说的那样，东丽PBT树脂TORAYCON™的熔点高达(224℃)，在相对较低负荷下，即使是非强化品种也表现出极高的热变形温度。
此外GF强化品种在高负荷条件下表现出几乎接近熔点的热变形温度(212℃)。
图13表示在无负荷下的破坏温度，非强化品种1401X06为190℃，玻璃纤维强化品种1101G-30则表现出220℃的极高值。
之后会提到，东丽PBT树脂TORAYCON™在高温下的耐热老化特性与其他热塑性树脂相比是最为优异的。因此可以说是在长时间被高温照射用途方面最适合的树脂。
图14，图15表示各种树脂的热变形温度。

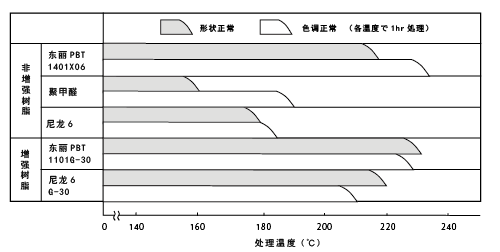

图13各种塑料的变形，热变色温度

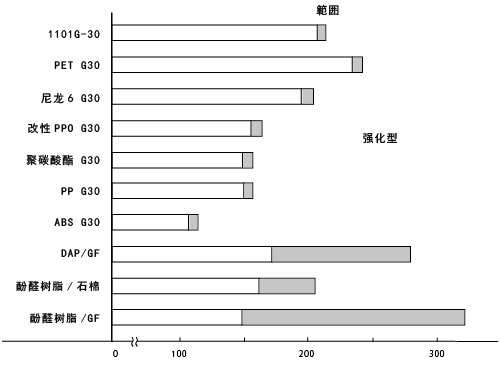

图14 各种塑料的（强化型）热变形温度(负荷1.82MPa)

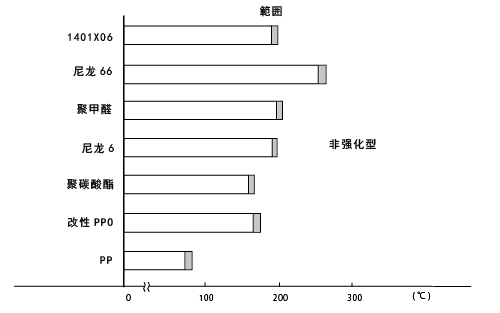

图15各种塑料(非强化型)的热变形温度(负荷0.45MPa)

Ⅱ. 耐热老化性

东丽PBT树脂TORAYCON™即使在长时间被高温照射的环境下，耐热老化性也表现优异。
图16-1￣3，图17表示东丽PBT树脂TORAYCON™的干热老化特性。
玻璃纤维强化品种1101G-30可以承受130～150℃下的连续使用，在短时间或间断的情况下，即使是200℃高温环境也可以胜任。 即使是非强化品种1401X06也可以承受120～140℃下的连续使用，在短时间或间断的情况下，甚至在170℃温度下也可以进行使用。

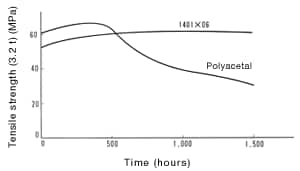

• 图16-1 1401X06的干热老化特性(130℃)

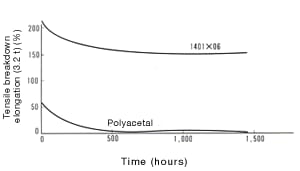

• 图16-2 1401X06的热老化特性(130℃)

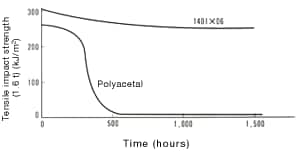

• 图16-3 1401X06的干热老化特性(130℃)

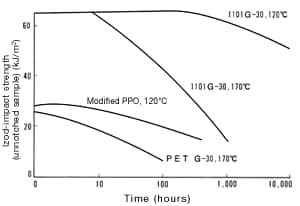

• 图17 各种玻璃纤维强化树脂的干热老化特性

Ⅲ. 耐焊接性

东丽PBT树脂TORAYCON™玻璃纤维强化品种1101G-30在热塑性树脂中有着优异的耐焊接性，可以短时间承受260℃以上的温度。

Ⅳ. 线膨胀系数

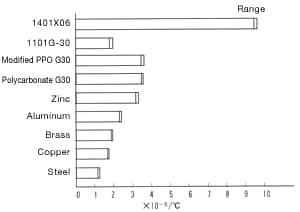

图18各种材料的线膨胀系数

东丽PBT树脂TORAYCON™的玻璃纤维强化品种1101G-30的线膨胀系数在2.0×10-5/℃，是热塑性树脂中较小的，与铝和锌相近。因此根据用途的不同，可以用铝压铸件和锌压铸件来代替使用。
图18各种材料的线膨胀系数。
