电气性能

表8为东丽PBT树脂代表品种的一般电气性能，表9为同各种树脂的比较。
东丽PBT树脂TORAYCON™的电气性能优异，并且拥有低吸水性，耐热性，耐化学性等优异的特性，因此适用于电器零部件，汽车配件等用途。

表8东丽PBT树脂TORAYCON™的电气性能。
性质		单位	ASTM	1401X06	1101G-30
体积电阻率		Ω·m	D257	4×10¹⁴	2.5×10¹⁴
绝缘击穿强度		MV/m	D149
	短时间、1mm厚			27	37
	短时间、3mm厚			17	23
介电常数	50Hz		D150	3.3	3.7
	1kHz			3.3	3.7
	1MHz			3.3	3.6
介电正切	50Hz		D150	0.002	0.002
	1kHz			0.002	0.002
	1MHz			0.02	0.02
耐电弧性		sec	D495	144	120

表9各种塑料的电气性能
	体积电阻率 Ω·m	介电常数 50Hz～1MHz	介电正切 50Hz～1MHz	耐电压性 MV/m 1/8" 厚	耐电弧性 s
TORAYCON™ 1401X06	4×10¹⁴	3.3	0.002～0.02	17	144
聚甲醛(共聚)	10¹²	3.7	0.001～0.0015	20～23(1/16")	熔融
尼龙6	7×10¹²	3.4～4.0	0.01～0.03	23	140
聚碳酸酯	2×10¹⁴	2.96～3.17	0.001～0.01	16	125
改性PPO	10¹⁵	2.64～2.68	0.0007～0.0014	20～22	-
邻苯二甲酸二烯丙酯	2×10¹⁴	3.4～3.6	0.009～0.011	18	118
酚醛树脂	10⁹～10¹⁰	5～15	0.08～0.50	12～13	20
不饱和聚酯	10¹⁰～10¹²	3.2～4.3	0.006～0.05	20	125

Ⅰ. 体积电阻率

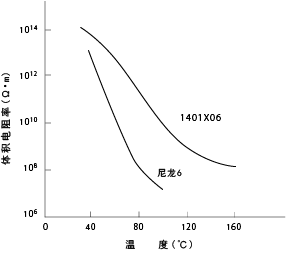

图19体积电阻率与温度的关联性

图19表示非强化等级1401X06体积电阻率的温度依赖性。东丽PBT树脂TORAYCON™在很广的温度范围内维持着良好的电绝缘性。
表10表示对玻璃纤维强化品种1011G-30进行热老化处理后的绝缘电阻，我们可以看到经过150℃×1,000处理后几乎没有发生变化。

表10 东丽PBT树脂TORAYCON™1101G-30长时间高温处理后的绝缘电阻
	表面固有电阻 (Ω)	体积固有电阻 (Ω·m)
未处理	7 x10¹³	2 x10¹⁴
150℃、1000hr	9 x10¹³	4 x10¹⁴

测试条件:电压100V、温度23℃、50%RH

Ⅱ. 介电特性

图20，21表示东丽PBT树脂TORAYCON™的非强化品名1401X06与温度的关联性。东丽PBT树脂TORAYCON™在很广温度范围内的介电特性变化很小，而且正如表8所示那样，几乎不受频率的影响。

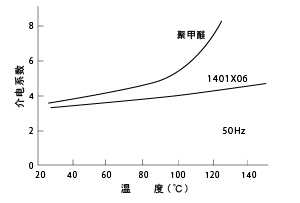

图20介电常数与温度的关联性

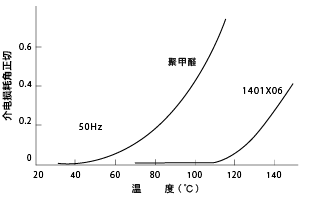

图21 介电损耗角正切与温度的关联性

Ⅲ. 绝缘破坏强度

东丽PBT树脂TORAYCON™的非强化品名1401X06的绝缘击穿强度为：3mm厚时17MV/m，1mm厚情况下具有27MV/m的良好表现。
玻璃纤维强化等级1101G-30在3mm厚时更近一步提升至23MV/m。
1401X06，1101G-30在150℃情况下进行2个月的热老化处理后，其绝缘击穿强度几乎没有下降。
东丽PBT树脂TORAYCON™1401X06，1101G-30绝缘强度的耐热温度的UL登陆为：1/8～1/32英寸厚度时140℃。

Ⅳ. 耐电弧性

由于高电压电弧放电会引起树脂表面炭化形成导电通路,因此耐电弧绝缘劣化是很重要的性能。如表8所示那样1401X06，1101G-30的耐电弧性分别为144s，120s，在热塑性树脂中是最出色的。
