化学性质

Ⅰ. 耐化学药品性

表11为东丽PBT树脂TORAYCON™非强化品种1401X06在代表性的化学品中于室温下浸渍6个月后的外表，重量，尺寸，拉伸强度的变化结果。表12为与其他工程塑料的定性比较的结果。
表示东丽PBT树脂TORAYCON™对众多化学品的耐性。表示在除浓硫酸，浓盐酸，强碱以外的无机化学品中的耐性。此外在有机化学品中也表现出良好的耐性，不会受到酒精类，醚类，脂肪族碳水化合物，高分子酯类等的侵蚀。尤其是对汽油，发动机油等物质也表现出良好的耐性，因此非常适合用于汽车用途方面。
但由于与其他的大部分工程树脂一样，对丙酮或苯，苯酚会出现膨胀的问题，因此对于使用条件的不同，需要注意。
此外四氯化乙烷和苯酚的混合溶剂以及邻氯苯酚等会对东丽PBT树脂TORAYCON™造成溶解。

表11 东丽PBT树脂TORAYCON™非强化等级1401X06的耐化学性(室温浸渍6个月)
化学品	重量变化率(%)	尺寸变化率(%)	拉伸强度保持率(%)	外观变化
纯水	+0.3	0	99	无变化
3%硫酸	+0.3	+0.1	97	〃
30%硫酸	+0.2	0	99	〃
10%硝酸	+0.3	0	99	〃
35%盐酸	+0.5	0	-	光泽稍有消失
1%烧碱	+0.3	+0.1	92	〃
10%烧碱	-0.1	+0.1	91	〃
10%氯化钠溶液	+0.3	0	95	无变化
40%铬酸酐	-0.2	0	100	〃
甲醇	+1.3	+0.4	85	〃
乙醇	+0.3	0	97	〃
丙酮	+3.9	+1.0	72	〃
甲乙酮	+2.9	+0.5	77	〃
乙酸乙酯	+2.7	+0.4	80	〃
庚烷	+0.1	0	100	〃
环己	0	0	100	〃
冰醋酸	+2.2	+0.2	78	〃
苯	+3.0	+0.5	70	〃
甲苯	+2.1	+0.3	85	〃
5%苯酚	+9.6	+1.7	60	黄变膨胀
四氯化碳	+0.6	0	100	无变化
二氯乙烷	+16.8	+4.7	50	膨胀
邻苯二甲酸二辛酯	-0.2	0	100	无变化
二甲基甲酰胺	+2.7	+0.3	80	〃
1%表面活性剤	+0.2	+0.1	99	〃
汽油	+0.2	+0.1	99	〃
橄榄油	0	0	100	〃
煤油	0	0	100	〃
重油	0	0	100	〃
机油	+0.1	+0.1	100	〃

表12与工程塑料的耐化学性比较
塑料的种类	PBT树脂	改性PPO	聚甲醛		尼龙		聚碳酸酯
塑料的种类	PBT树脂	改性PPO	(ホモ)	(コ)	(6)	(66)	聚碳酸酯
吸水率*	0.08	0.07	0.25	0.22	1.32-1.90	1.5	0.15
弱酸	◎	○	△		○		◎
强酸	△	○	×		×		△
弱碱	○	○	△	○	○		○
强碱	×	○	×	○	○		×
活性气体	○		浸渍于氯气中		浸渍于氯气中		○
油	◎	○	○		○		△
丙酮	○	○	○		○		×
苯	○	×	○		◎		×
四氯化碳	◎	×	◎		○		×
酒精	◎	○	◎		△		△
酯	○	×	○		◎		×
汽油	◎	△	◎		◎		×
溶剂	邻氯苯酚	四氯化碳	特殊		苯酚、蚁酸、间甲酚		二氯甲烷氯仿

*ASTM D570(l/8"板厚24小时)◎安全○基本安全△部分危险×危险(全部在无载荷状态下)

Ⅱ. 耐应力开裂性

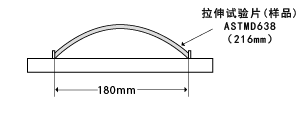

将样条试验片如图22所示那样使之变形放置，并在图13中表示直至表面出现裂纹的天数。
东丽PBT树脂TORAYCON™非强化品种1401X06可以说有着比聚缩醛树脂更为优异的耐应力开裂性。

图22耐应力开裂性测试(试验片厚度3.2mm)

表13 耐应力开裂性
试验条件	直至裂纹发生前的天数
试验条件	1401X06	聚甲醛
空气中(145～150℃)	14～16	2～3
发动机油(85～90℃)	28以上	6

Ⅲ. 耐热水性

图23，24为东丽PBT树脂TORAYCON™非强化品种1401X06以及玻璃纤维强化品种1011G-30的耐热水性。因为东丽PBT树脂TORAYCON™与聚碳酸酯树脂一样，分子内包含酯键结构，在热水中长时间浸泡的话，会发生水解反应，聚合度下降，其最终结果就是强度下降，因此用于这个方面时，需要注意。但是如果是60℃左右的温水的话，是可以承受的。
此外正如耐热循环性项目所示那样，如果用于间歇性或者短时间置于热水的话，是完全可以使用。

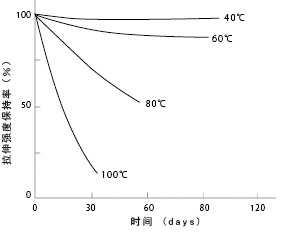

图23 1401X06的耐热水性

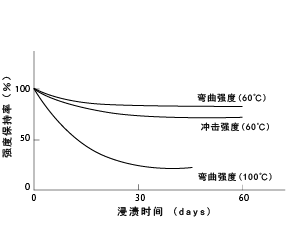

图24 1011G-30的耐热水性
