优异的柔软性

TORAYPEF™具有很多的特性，由于是气泡壁构成素材，因此不仅轻量，而且是具有强韧，优异的化学性，电气性的聚烯烃材料，而且其中89～97%容量的空气被包含在微细独立气泡结构中。
主要等级产品的一般特性如参照表((TORAYPEF™主要规格的一般性质)中所示。

气泡结构

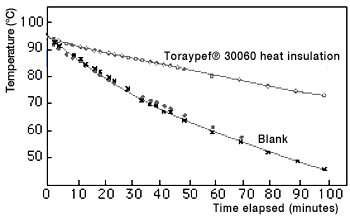

塑料泡棉体的性质，尤其是在压缩性，吸水性，透潮性，吸音性等方面，和气泡结构为独立还是连续结构有着密切的关系。因此通过本公司专有的方法，对独立气泡率进行测定，结果所有等级都完全不会发生水的渗透，几乎可以得到100%的独立气泡率。因此从这一点来看，TORAYPEF™可以说是极其优异的浮选木材和绝热材料。

机械性能

Ⅰ. 拉伸性质

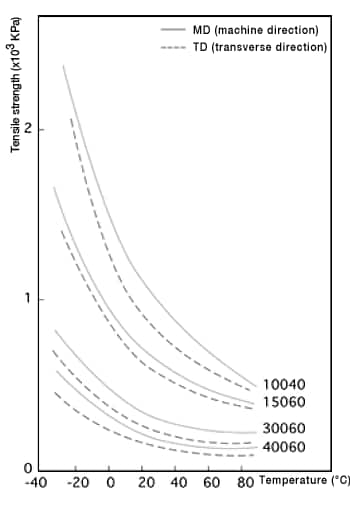

TORAYPEF™在大约80℃以内的广阔温度范围内，在实用性方面有着充分的拉伸强度和粘性。拉伸强度和温度的关系如图1所示。

图1拉伸强度和温度的关系

Ⅱ. 压缩性质

应用-变形曲线

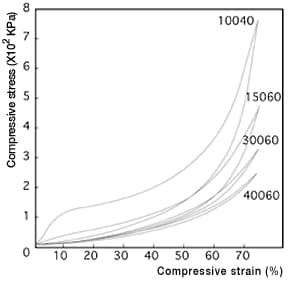

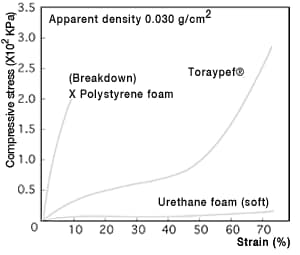

图2所示为压缩时的应力-变形曲线。我们可以看到发泡倍率越高，磁滞损耗就越小，拉伸就越大 图3所示为TORAYPEF™相比典型的硬质及软质泡棉的压缩应力-变形曲线。TORAYPEF™表现出介于两者之间的性能特性，可以说是典型的半硬质泡棉材料

• 图2压缩应力-变形曲线
• 图3 典型泡棉材料的压缩应力-变形曲线

Ⅲ. 压缩硬度

压缩硬度以25%压缩状态，20秒经过后的压缩应力值表示。压缩硬度和温度的关系正如图4所示那样，如普通塑料一样，温度降低的话，压缩硬度会增加，但高发泡倍率品的增加极少。

80℃加热后以标准状态放置1hr后测量尺寸。
-20℃在低温室内测量尺寸。
图4压缩硬度和温度的关系

※本数据为特定条件下得到的测量值代表数据。数值不能作为规格使用。
