优异的缓冲性

动态缓冲特性

TORAYPEF™拥有半硬质的压缩特性，因此冲击时不会出现像软质聚氨酯泡棉那样的底部粘结问题，而且由于拉伸出色，不会像聚苯乙烯泡棉体那样发生脆性破坏，因此作为极其优异的缓冲材料而受到世人的注目。

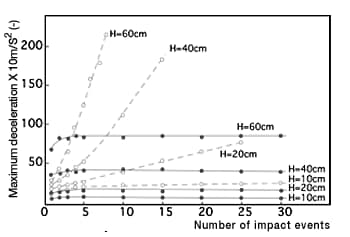

图1所示为反复冲击引起的缓冲性的变化。TORAYPEF™即使受到数十次的反复冲击，其缓冲性也几乎不会发生任何变化，这一点是以往作为缓冲材料被广泛使用的聚苯乙烯泡棉体所不具备的重要特点。图2所示为与其他缓冲材料相比的动态缓冲特性曲线(C-P曲线)。

•

  实线:TORAYPEF™30060融结品 厚度54mm,W/A=15KPa
  虚线:聚苯乙烯泡棉(ρ=0.031),厚度60mm, W/A=15KPa
  图1 TORAYPEF™受反复冲击引起的缓冲性变化

•

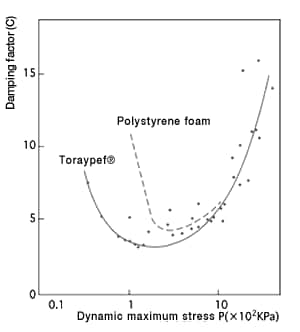

  在1分钟的冲击间隔内给予5次连续向下冲击，从5次的平均值算出。30倍发泡品
  ※本数据为特定条件下得到的测量值代表数据。数值不能作为规格使用。
  图2　TORAYPEF™的动态缓冲特性曲线
