吸水性小，漂浮力大

耐水性质

TORAYPEF™的基材为吸水性极小的聚烯烃，而且其具有独立气泡结构，因此几乎没有吸水性。但是TORAYPEF™侧面以及片状的情况下，由于该面上的开放气泡露出，在该位置上会有水的附着发生，从而会给人带来其吸水性大的印象。

透湿度测量结果如图1所示。
低密度聚乙烯的透湿度为5～6g/m² 24h/0.1mm，而TORAYPEF™的透湿度如果换算成聚乙烯每0.1mm实际厚度的话几乎是一致的。我们可以发现并不会发生由于发泡而造成透湿性增大的缺陷。其透湿率约为聚苯乙烯泡棉的1/100左右。

※本数据为特定条件下得到的测量值代表数据。数值不能作为规格使用。

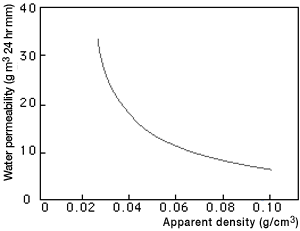

图1　表观密度和透湿度的关系

绝缘击穿电压虽然根据等级的不同而多少存在差异，但基本在3.0～5.0kv/mm左右。而且体积固有电阻分别在1016～1017Ω・ cm，1017～1018Ω的范围内。介电常数以及功率因数在109Hz时，分别在1.03～1.2，0.0002的范围内，可以说是非常小的数值。

TORAYPEF™在高中音领域内(2～8KHz)表示出具有相当出色的吸声效果。我们通常说物质的隔音性与单位面积重量对数成比例，但TORAYPEF™作为防振材料，具有防止固体传播声音的效果，其不仅轻量，而且能够提高隔音性。

※本数据为特定条件下得到的测量值代表数据。数值不能作为规格使用。

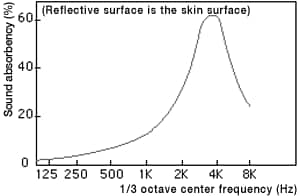

图2　TORAYPEF™(30060)的吸声特性
