- HOME
- 技术信息
- TORAYPEF™ 聚烯烃泡棉
- 优异的化学性质
优异的化学性质
化学性质
Ⅰ. 耐化学品性能
由于TORAYPEF™为聚烯烃基材，而且通过电子线架桥而成，因此其耐化学品性能极其优秀。耐化学品性能试验结果如表1所示。TORAYPEF™除了对四氯化碳，甲苯，正庚烷等会稍稍出现膨润现象之外，不受绝大部分的化学品影响。但在加热后的芳烃中会出现部分溶解。
| 化学品名 | 变色・发生龟裂 | 尺寸变化 | 吸收率 (mg/cm2) |
备注 |
|---|---|---|---|---|
| 蒸馏水 | 无 | ◎ | <1 | |
| 硫酸 30% | 无 | △ | <1 | 厚度减少 |
| 硫酸 3% | 无 | ◎ | <1 | |
| 硝酸 10% | 无 | 〇 | <1 | |
| 盐酸 10% | 无 | 〇 | <1 | |
| 氢氧化钠 10% | 无 | ◎ | <1 | |
| 氢氧化钠 1% | 无 | ◎ | <1 | |
| 苏打 2% | 无 | ◎ | <1 | |
| 氨水 10% | 无 | ◎ | <1 | |
| 盐水 10% | 无 | ◎ | <1 | |
| 过氧化氢溶液 3% | 无 | 〇 | <1 | |
| 醋酸 5% | 无 | ◎ | <1 | |
| 柠檬酸 10% | 无 | 〇 | <1 | |
| 油酸 | 无 | △ | <1 | 厚度减少 |
| 石炭酸 5% | 无 | ◎ | <1 | |
| 乙酸乙酯 | 无 | 〇 | 3 | |
| 乙醇 95% | 无 | ◎ | <1 | |
| 乙醇 50% | 无 | ◎ | <1 | |
| 丙酮 | 无 | 〇 | 3 | |
| 正庚烷 | 无 | △ | 9 | 稍有膨润 |
| 甲苯 | 无 | △ | 16 | 稍有膨润 |
| 二氯化乙烯 | 无 | 〇 | 3 | |
| 四氯化碳 | 无 | △ | 23 | 稍有膨润 |
| 汽油 | 无 | △ | 11 | 稍有膨润 |
| 汽车油 | 稍有黄变 | 〇 | <1 | |
| 菜籽油 | 无 | ◎ | <1 | |
| 硅油 | 无 | ◎ | <1 |
尺寸变化 ◎无 ○厚度方向稍有变化(不足5%) △变化较大(5%以上)
Ⅱ. 耐候性
TORAYPEF™的室外暴露试验结果如图1所示。TORAYPEF™可以承受8个月到1年，但超过这个限度的话，我们会发现明显的表面层劣化。在其他同时进行的各种塑料泡棉体中，软质聚氨酯泡棉在1～3个月内便完全劣化，聚苯乙烯泡棉体在3个月后表面层出现明显劣化，8个月后其厚度减半。而软质氯乙烯泡棉体则出现极大收缩。而在气候试验箱内TORAYPEF™的加速耐候试验中，在1500～2000小时的暴露后才首次出现表面层变脆，发生龟裂，以及明显的劣化。但是PP等级的耐候性稍差，不适合在屋外单独使用。但如果用具有良好耐候性的表皮材料，比如氯乙烯片覆盖的话便能解决这一问题。
※本数据为特定条件下得到的测量值代表数据。数值不能作为规格使用。

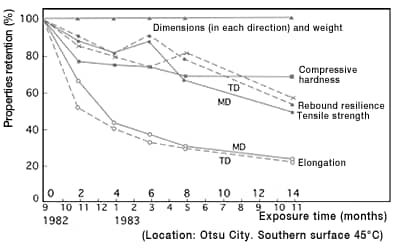

图1 TORAYPEF™(30060)受室外暴露而引起的变化
Ⅲ. 毒性
本产品基于厚生省第20号告示，可以说是适合卫生试验的卫生的材料。本产品使用时，请事先详读产品安全数据表(MSDS)。
※本数据为特定条件下得到的测量值代表数据。数值不能作为规格使用。
