与其它热塑性树脂的对比

Ⅰ. 耐热性

东丽PPS树脂（TORELINA）最显著的特性之一是它的耐热性。图3.1显示的是TORELINA™与其他树脂的耐热性的对比。在图3.1中，横轴是热变形温度。这只是一个短期的耐热性指数。例如，在电子产品领域的回流熔接过程中，耐热性提供了一个粗略的指标。对于非结晶型树脂，热变形温度取决于玻璃态转移温度；但对于强化的结晶型树脂，热变形温度取决于熔点。表3.1列出了不同树脂的熔点与玻璃态转移温度。东丽PPS树脂（TORELINA）熔点为278℃，热变形温度在260℃以上。

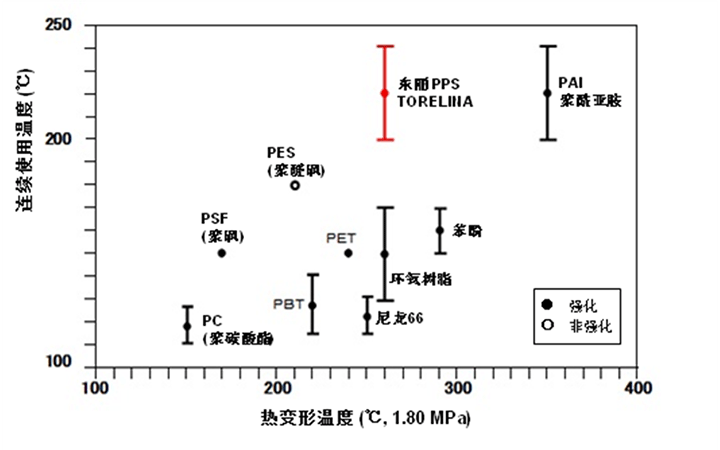

图 3.1 各种树脂的耐热性对比

表 3.1 树脂的玻璃态转移温度和熔点

在图3.1中，纵轴显示的是连续使用温度。连续工作温度是指经过长时间 (4万小时) 处理后，强度保持在50%以上的上限温度。连续工作温度是长期耐热性的指标。例如，它是汽车发动机周边高温环境下的耐热性的目标。连续使用温度取决于树脂化学键的强弱和抗断裂性，与熔点和玻璃态转移温度没有必然联系。东丽PPS树脂TORELINA™的连续使用温度为200℃～240℃。短期耐热性与长期耐热性均能达到200℃以上的树脂是非常有限的。

Ⅱ. 耐水性和耐化学药品性

东丽PPS树脂TORELINA™的耐水性和耐化学药品性优异。图3.2显示了TORELINA™与其他树脂的吸水性的对比。

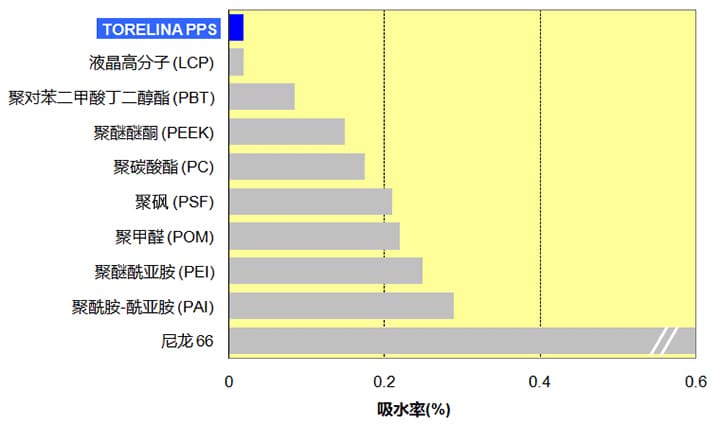

图3.2 TORELINA™与其他树脂的吸水性的对比

从图中可以看出，PPS树脂的吸水率很低。这是因为PPS树脂的结晶性高，而且没有高亲水性化学结构。所以PPS树脂很少会因为吸水而导致尺寸改变和强度降低的现象。PPS树脂同样具有很高的耐热水性和耐溶剂性（图3.3）。

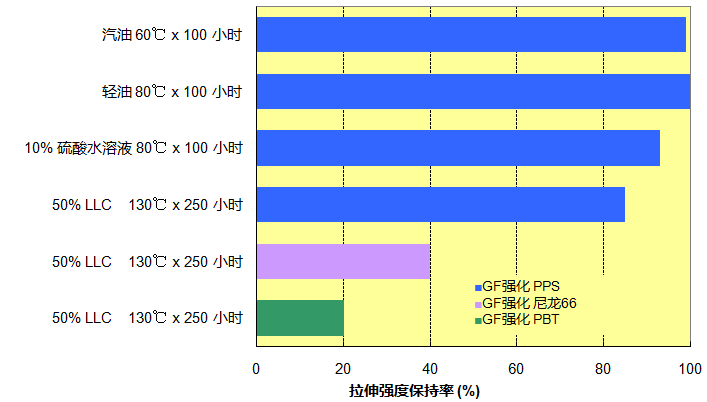

图3.3 东丽PPS树脂（TORELINA）的耐化学药品性

Ⅲ. 阻燃性

东丽PPS树脂（TORELINA）具有优异的阻燃性。表3.2列出了PPS树脂与其他树脂的最低氧指数。最低氧指数表征了材料燃烧时所需要的最低含氧量。值越高，阻燃等级越高。玻纤强化PPS树脂的最低氧指数接近47，比其他树脂要高。

表3.2 PPS树脂与其他树脂的燃烧性
