压缩性能

Ⅰ. 压缩试验

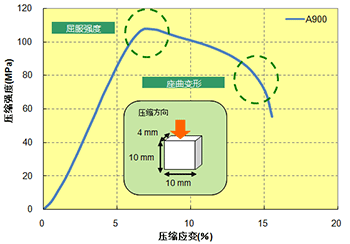

图5.46 A900 压缩S-S 曲线 (23℃)图5.46 A900 压缩S-S 曲线 (23℃)

压缩试验是在垂直于试验片横截面方向上（流动方向），以恒定的速率对试验片施加一个压缩负荷，所能承受的最大强度（应力），如图5.46。压缩性能可通过最大强度表述。与拉伸性能一样，在超过了屈服点之后，压缩强度呈现出塑性变形，但是当应变超过某个值，会发生无破坏的压弯，导致压缩强度急剧地下降。这个压弯是压缩试验特有的，是受材料弹性模量和试验片应变的影响而产生的。非强化PPS的话，屈服强度是最大的。但是对于弹性模量较高或者易于断裂的材料（例如：强化系PPS），在达到屈服点之前就发生压弯，以至于压弯负荷是最大的。

表 5.4 TORELINA™的压缩性能（23℃）

Item Units Glass fiber reinforced Glass + filler reinforced Elastomer improvement Unreinforced
A504X90 A604 A310MX04 A610MX03 A673M A575W20 A495MA1 A900 A670T05
Compressive strength MPa 270 280 240 250 210 260 240 110 90
Remarks - Buckling strength Yield strength
  • * 应变速率：1 mm/min

Ⅱ. 温度关联

图5.47至5.50显示了“TORELINA™”9个典型代表规格的压缩强度与温度关系的变化趋势。与其它物性共通，在接近玻璃态转移温度时，压缩性能随着温度的变化而出现较大的变化，但是线型和交联型的影响是很小的，而且易出现以下趋势：强化材的含量越高，在高温下，压缩强度越大。

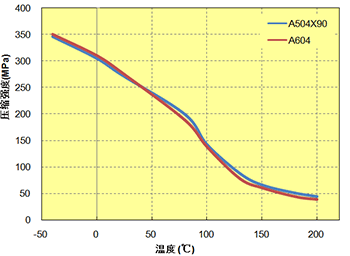

  • 图5.47 压缩强度与温度的关系（GF强化）图5.47 压缩强度与温度的关系（GF强化）

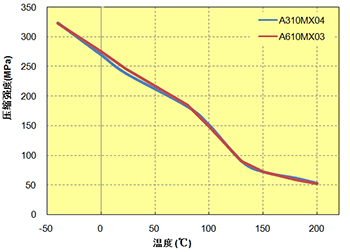

  • 图5.48 压缩强度与温度的关系（高填充）图5.48 压缩强度与温度的关系（高填充）

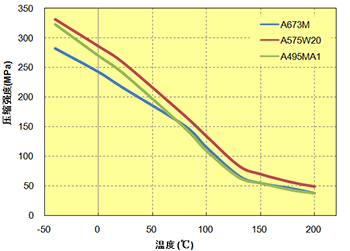

  • 图5.49 压缩强度与温度的关系（弹性体改性）图5.49 压缩强度与温度的关系（弹性体改性）

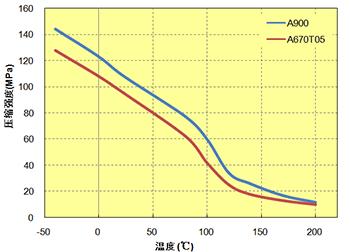

  • 图5.50 压缩强度与温度的关系（未强化）图5.50 压缩强度与温度的关系（未强化）
