剪切性能

Ⅰ. 剪切试验

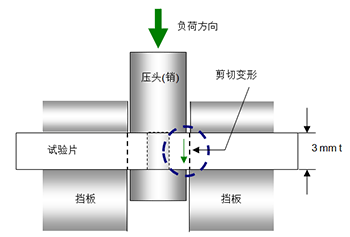

图5.51 剪切试验方法图5.51 剪切试验方法

剪切特性是作用于横截面产生偏移的力，通过固定平板形状的成形品，用圆筒状的压头 (销) 施加负荷，求出夹具和压头的边界产生的偏移 (剪切变形) 的最大强度 (应力) ，如图5.51。对于自攻螺丝、金属零件的压入、模具内浇口切割等，有时以剪应力为基准。

表 5.5 TORELINA™的剪切性能（23℃）

Item Units Glass fiber reinforced Glass + filler reinforced Elastomer improvement Unreinforced
A504X90 A604 A310MX04 A610MX03 A673M A575W20 A495MA1 A900 A670T05
Shear strength MPa 80 80 60 65 66 68 66 64 58
  • *应变速率: 1 mm/min

Ⅱ. 温度关联

图5.52至5.55显示了TORELINA™ 9个代表规格的剪切强度与温度关系的变化趋势。虽然同其它机械性能一样，压缩特性随着温度的变化而变化，从玻璃化转变温度附近开始变化较大，但线型聚合物和交联型的影响较小，强化材料的含有率越高，高温下的压缩强度越高。

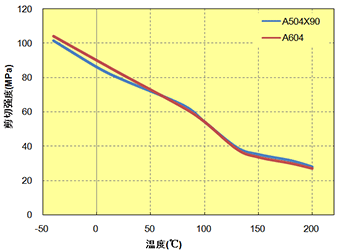

  • 图5.52 剪切强度与温度的关系（GF-强化）图5.52 剪切强度与温度的关系（GF-强化）

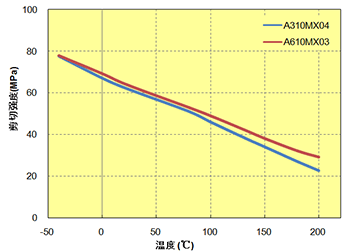

  • 图5.53 剪切强度与温度的关系（高填充）图5.53 剪切强度与温度的关系（高填充）

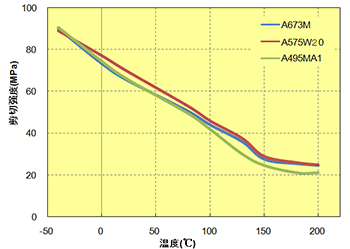

  • 图 5.54 剪切强度与温度的关系（弹性体改性）图 5.54 剪切强度与温度的关系（弹性体改性）

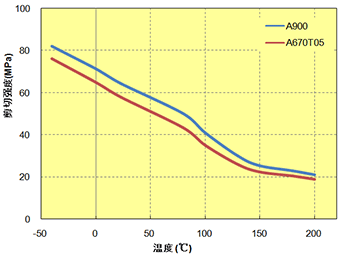

  • 图5.55 剪切强度与温度的关系（非强化）图5.55 剪切强度与温度的关系（非强化）
