热变形温度

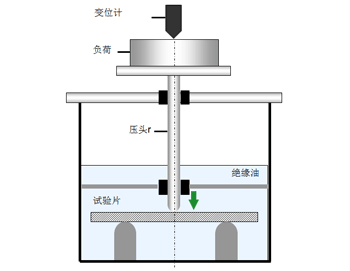

图 6.4 热变形温度试验方法

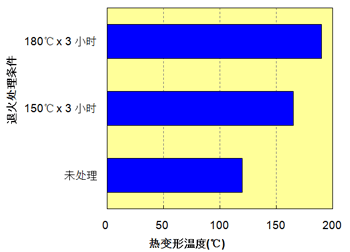

图 6.5 退火处理与热变形温度的关系

热变形温度是一个耐热指数，表征了材料在高温状态下的刚性（模量）。HDT试验是以3点为支撑，在垂直方向施加载荷的简单力学模型，类似于弯曲试验。弯曲模量是测定恒定的应变速度状态下的破坏载荷。相比之下，热变形温度是在施加恒定的载荷（参照ISO72标准，低载荷为0.45MPa，高载荷为1.80MPa）的状态下，缓慢升温（120℃/hr），达到设定的变形量时的温度（图6.4）。如果成型品的横截面与ISO试验片一样是矩形的，将压力施加在长边侧（10mm）的试验方法称为平面方法；若将压力施加在短边侧（4mm）的试验方法称为边缘方法。TORELINA™的热变形温度测试是采用平面方法。
一般来说，热变形温度与弯曲模量的温度相关性有关，TORELINA™的强化系PPS即使在高温环境下，仍具有较高的模量，而且在高载荷的状态下，具有260℃或以上的高热变形温度（表6.1）。但是TORELINA™的非强化PPS规格（例如：A900和A670T05），它们的弹性模量较小，所以热变形温度接近玻璃态转移温度。鉴于此，如果非强化PPS应用在高温环境下，对刚性要求较高时，可通过退火处理来增加结晶化度等手段进行改善。（图6.5）。
