线性膨胀系数

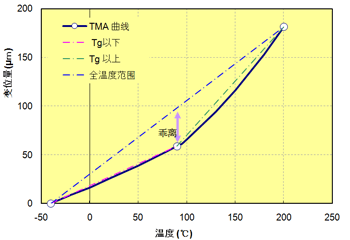

图 6.6 TMA 曲线 (A900)

线性膨胀系数表征的是成型品的初始尺寸与温度升高1K时的热膨胀所产生的变形量的比。线性膨胀系数可以通过TMA曲线（位移量）计算而得，TMA（热力学分析）是在稳定的压缩载荷下（恒定载荷），通过改变试验片的温度测得。见图6.6。一般来说，线性膨胀系数是指在某一温度范围内的平均线性膨胀系数。如TMA曲线所示，假设在一个较宽的温度范围内，设定两点间的比例关系（线性），当温度超过了玻璃态转移温度时（90℃～95℃），PPS树脂的线性膨胀系数增大。因此，材料的低温侧与高温侧的玻璃态转移温度的斜率的差值是很大的，例如非强化PPS在较宽的温度范围内，平均值的差值会随着温度的增加而增加。在这种情况下，可在玻璃态转移温度划分两个温度范围，这样在两个温度范围内得到的线性膨胀系数的乖离率就会变小。
强化系PPS的在流动方向与垂直方向上的线性膨胀系数是不同的，主要与所使用的强化材类型、含量和流动取向（各向异性）的影响有关。表6.2列出了各向异性相对较低的平板制品（80×80×3 mmt），从中间部位切出的试验片（10 x 5 x 3 mm t）的线性膨胀系数。线性膨胀系数与强化材的含量有关，一般来说，交联型PPS比线型PPS的线性膨胀系数要更低。A575W20B由于有无机矿物填充的效果，在玻璃态转移温度以上的高温的条件下，其线性膨胀系数的变化很小。
