PVT 性能

包括PPS在内的热可塑性树脂，不管是固态还是熔融态，比容（单位：cm³/g，密度的倒数）与压力有一定的关联性。树脂的可压缩性可以通过压力、比容和温度（PVT性能）三者之间的关系来表征。这些性能主要用于CAE进行翘曲变形解析。
一般来说，成型品的翘曲变形可认为是不均一的收缩造成的。发生收缩是很多因素共同作用的结果，例如：材料（各向异性和结晶度）、制品形状（加强筋结构、壁厚等）和成型条件。在注塑成型过程中，模腔被熔融树脂充填后，冷却的同时要进行保压（保压工程），直到浇口封闭（凝固），用来抑制成型收缩率。如果成型品各部分的保压不均一，那么压力高的那部分成型收缩率就比压力低的那部分要小，造成不同区域的成型收缩率存在差异，进而导致成型品翘曲变形。CAE进行翘曲变形解析时，模具内的压力与温度分布可预测脱模后的成型收缩率，为提高解析精准度，需要用到PVT特性。

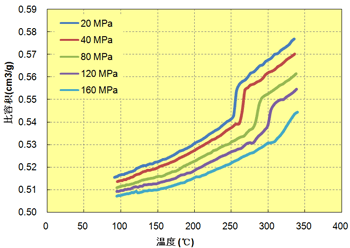

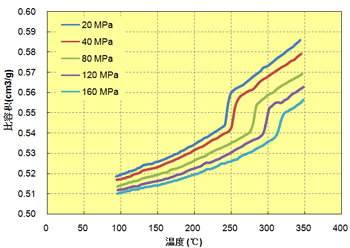

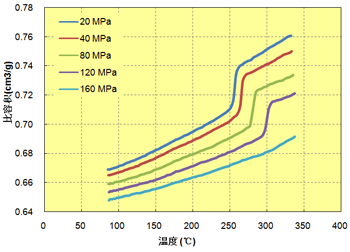

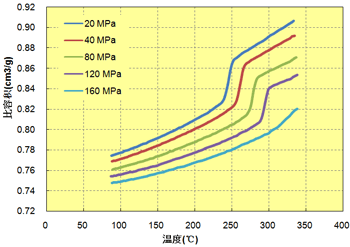

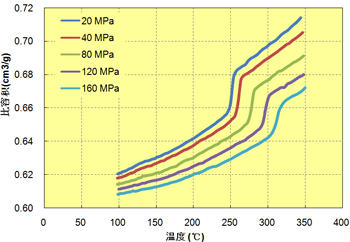

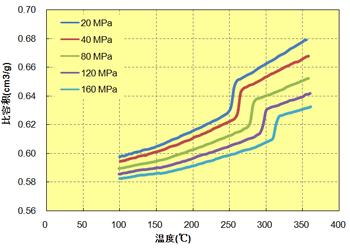

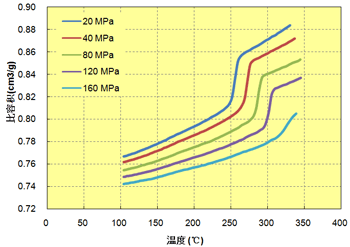

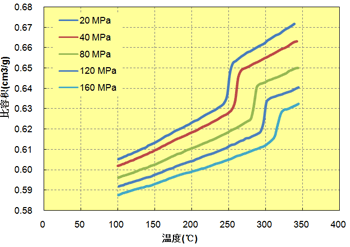

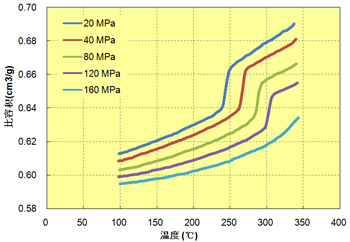

图6.22～6.30显示了TORELINA™不同规格的PVT特性。
