绝缘性能

Ⅰ. 体积电阻率

体积电阻率是电阻率的一类，用于表征PPS的绝缘性能。将平板状成型品夹紧在环形电极中，如图7.1所示，通过在固定电压下（500V）通电1分钟得出的电流值，根据欧姆定律可计算得出体积电阻率。由于TORELINA™的吸水性很低，即使在湿度较高的环境下，仍然保持较高的绝缘性能。（图7.2和7.3）。

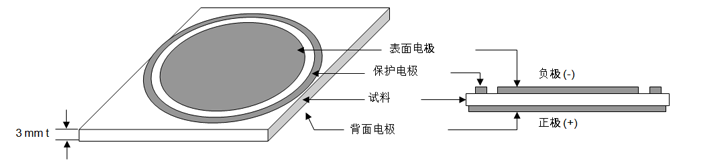

图 7.1 体积电阻率测试（双环电极方法）

表 7.1 TORELINA™的体积电阻率

Item	Units	Glass fiber reinforced	GF + filler reinforced	Elastomer improvement
Item	Units	A504X90	A310MX04	A673M	A575W20	A495MA1
Volume resistivity	Ω・m	2×10¹⁴	1×10¹⁴	1×10¹⁵	2×10¹⁴	1×10¹⁴

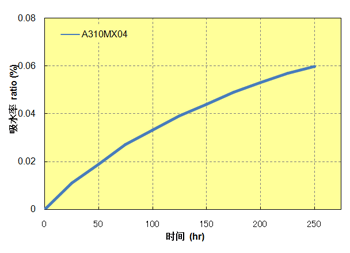

图 7.2 吸水率(40℃ x 95%RH, 3 mm t)

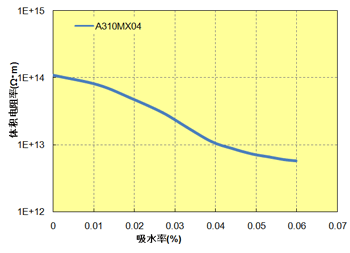

图 7.3 吸水率与体积电阻率的关系

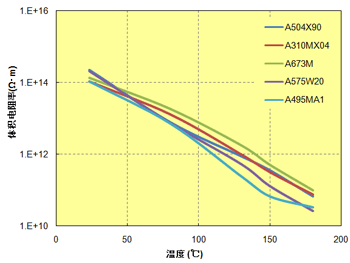

图 7.4 体积电阻率与温度的关系

TORELINA™的体积电阻率易随着温度的升高而降低，但是TORELINA™即使在高于玻璃态转移温度的高温环境下，仍然保持着10¹⁰ (Ω･m)或以上的绝缘性能（图7.4）。

Ⅱ. 绝缘破坏强度

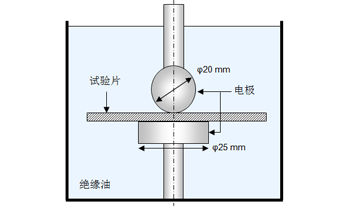

图 7.5 绝缘破坏试验

绝缘破坏强度是材料的单位厚度的耐电压性，是将试验片放置在电极间，电极间的距离为试验片的厚度，试验片被击穿的强度。如图7.5。测试TORELINA™的绝缘破坏强度使用的是短时击穿试验方法（短时方法），在试验过程中增加电压，使击穿发生在10～20秒之间。还有其他一些方法，例如多阶段击穿试验方法，是以恒定的速率，每20秒分阶段的增加电压（表7.2）。
TORELINA™的绝缘破坏强度根据强化材的类型与含量的不同而不同。但大致趋势是：强化材的含量越低，材料的绝缘破坏强度越高。外界环境的温度对绝缘破坏强度的影响很小，即使在高温环境下，TORELINA™仍然具有较高的绝缘破坏强度（图7.6）。
此外，还与成型品的壁厚有关，成型品越薄，表观绝缘强度越高（图7.7）。

表 7.2 TORELINA™ 的绝缘破坏强度（短时方法，23℃）

Item	Thickness	Units	Glass fiber reinforced	GF + filler reinforced	Elastomer improvement			Unreinforced
Item	Thickness	Units	A504X90	A310MX04	A673M	A575W20	A495MA1	A900
Dielectric breakdown strength	1mmt	MV/m	24	19	26	25	21	30
Dielectric breakdown strength	3mmt	MV/m	14	12	15	14	12	16

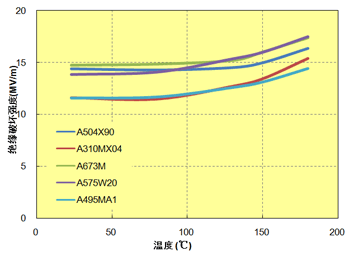

图 7.6 绝缘破坏强度与温度的关系(3 mm t)

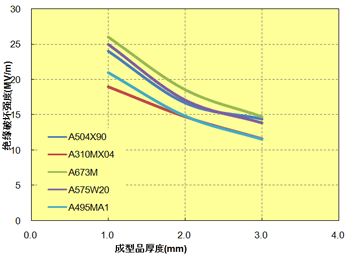

图 7.7 绝缘破坏强度与厚度的关系(23℃)
