- HOME
- 技术信息
- TORELINA™ PPS树脂
- Various Properties
- 电气性能
- 耐漏电起痕性能
耐漏电起痕性能
漏电起痕是指在电场和电解液污染的共同作用下在成型品的表面或/和内部形成一条痕迹（炭化导电路），导致起痕破坏的现象。测耐漏电性能，如原理图7.14所示，先把电极与平板状试验片接触，并将电解液滴到两电极之间，这样产生了电压，然后测定导致起痕破坏的电压。耐漏电起痕性能通常使用相对漏电起痕指数（CTI：comparative tracking index）表示，在UL标准中，起痕破坏电压分为6个等级（PLCs）。

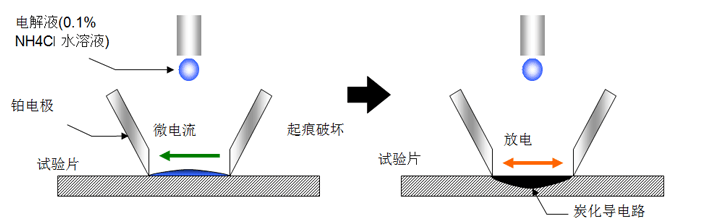

图 7.14 漏电起痕性能评价（原理图）
一般来说，PPS比尼龙和聚酯更容易形成碳化导电路，其耐漏电起痕性相对较差。但TORELINA™的A660MB通过抑制碳化导电路的形成，大大提高了耐漏电起痕性能，能达到UL标准中最高的等级（等级0）。TORELINA™的A660EXB的物性能达到高填充PPS的水平，但同时又能保持耐漏电起痕性。（表7.4）
| Item | Units | GF + filler reinforced | Tracking resistance grade | |
|---|---|---|---|---|
| A310M | A660MB | A660EXB | ||
| Tracking resistance (UL standard/PLC) |
V | Up to 250 | 600 | >600 |
| - | Rank 3 | Rank 0 | Rank 0 | |
| Tensile strength | MPa | 115 | 80 | 110 |
| Tensile elongation | % | 0.8 | 0.5 | 0.7 |
| Flexural strength | MPa | 200 | 140 | 175 |
