- HOME
- 技术信息
- TORELINA™ PPS树脂
- Various Properties
- 化学性能
- TORELINA的耐水性能
TORELINA的耐水性能
Ⅰ. 吸水特性

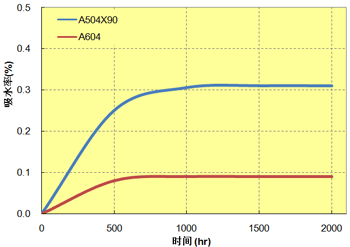

图 8.10 TORELINA™的吸水性 (85℃ x 85% RH)
因为PPS的高结晶性和化学结构，并且对水的亲和力很小，所以PPS聚合物的吸水率很低。此外，线型PPS规格(A604)比交联型PPS规格(A504X90)的吸水率更低，如图8.10。
Ⅱ. 耐热水性（温度关联）
表 8.5 TORELINA™ A504X90 的饱和吸水率(浸渍法)
| Item | Units | Dipping temperature(℃) | ||
|---|---|---|---|---|
| 23 | 60 | 100 | ||
| Saturated water absorption ratio | % | 0.11 | 0.16 | 0.60 |
TORELINA™的吸水率很低，但是在接近玻璃化转移温度时，饱和的吸水率会呈现增加的趋势，如图8.5所示。随着吸水率的增加，物性会下降，但是当吸水率达到饱和时，物性便进入一个稳定的状态。 鉴于此，由于热水处理导致TORELINA™的A504X90物性下降，可认为是由于吸收水分后产生了类似增塑剂的效果而引起的。
如图8.11和8.12。

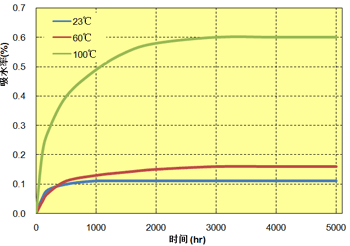

图8.11 TORELINA™ A504X90吸水曲线 (浸渍法)

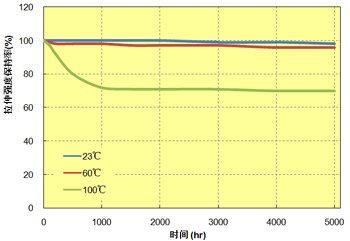

图 8.12 TORELINA™ A504X90耐热水性(浸渍法)
