回收利用

在循环回收TORELINA™ 成型品的浇道，流道等时，要特别注意成型过程中产生的热履历以及玻纤因剪切而折断等因素造成的流动性变化和机械性能下降的事实。一般来说，使用回收料只会造成机械性能的下降，而电气性能，滑动性，难燃性，耐化学性等方面影响不大。图5.1至5.4 显示了A504X90回收利用后机械性能的变化趋势。条件设定如下：

如果回收材添加比例控制在30%以内添加的话，物性保持率将在90%以上。在使用回收材时，必须要对回收材自身进行严格地管理，并结合制品的品质要求再决定回收材添加的比率。TORELINA™ 成型品一般硬度很高，在使用粉碎机进行粉碎时，可能会造成粉碎机刀刃的磨损，从而产生金属粉末混入回收材中。所以在成型小型电气相关制品时要特别注意此点。此外，使用回收材后，在材料成型性方面会造成影响，包含流动性，固化特性等。
参考UL746D对认证材料的相关规定，在使用热塑性材料进行制品成型时，回收材的添加比例不得超过其重量的25%，特别限定除外。

•

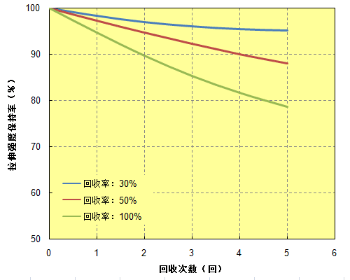

  图. 5.1 回收特性/ 拉伸强度(A504X90)
•
  图. 5.2 回收特性/ 拉伸伸长率 (A504X90)

•

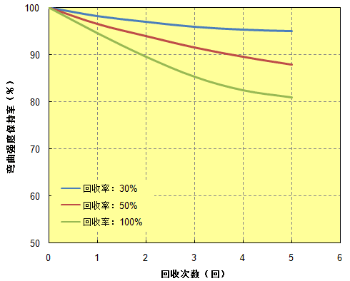

  图. 5.3 回收特性/ 弯曲强度 (A504X90)
•

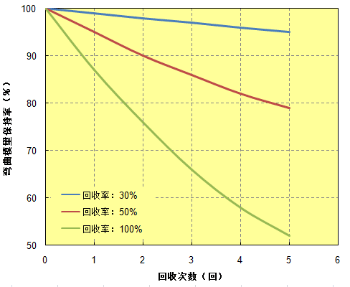

  图. 5.4 回收特性/ 弯曲模量 (A504X90)
