形態解析の事例

解析からものづくり　～画像を数値データへ～

非破壊・非接触で内部観察、内部精密寸法測定が可能なX線CTにより、形状評価、寸法評価、リバースエンジニアリングのデータを計測することができます。

形状評価

CADデータと実成形品の重ね合わせ比較、CAE解析結果と実成形品の重ね合わせ比較など、設計と実データの比較が容易にできます。

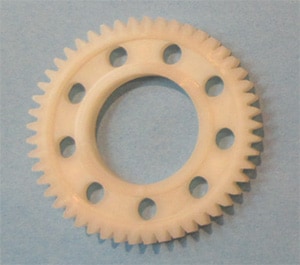

• 実成形品

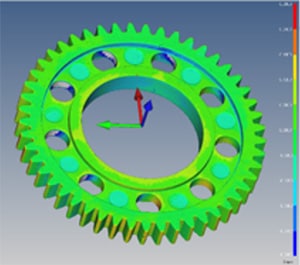

• CADデータと実成形品の重ね合わせ比較

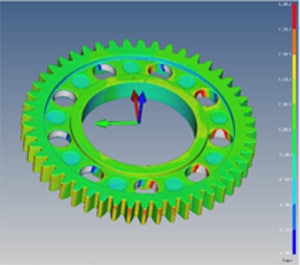

• CAE解析結果と実成形品の重ね合わせ比較

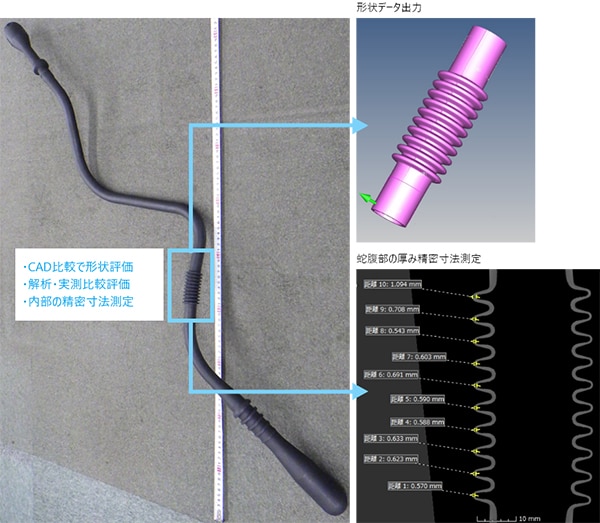

寸法評価

接触型の精密寸法測定機では計測できない内部の寸法を測定できます。

X線CT画像解析

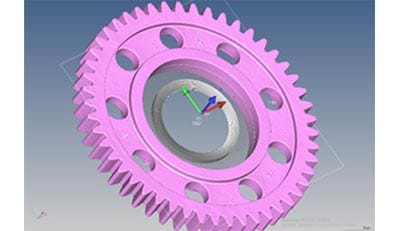

寸法計測・リバースエンジニアリング

また、真円度評価など、各種評価にも対応しています。

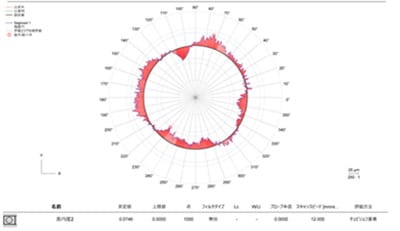

真円度評価

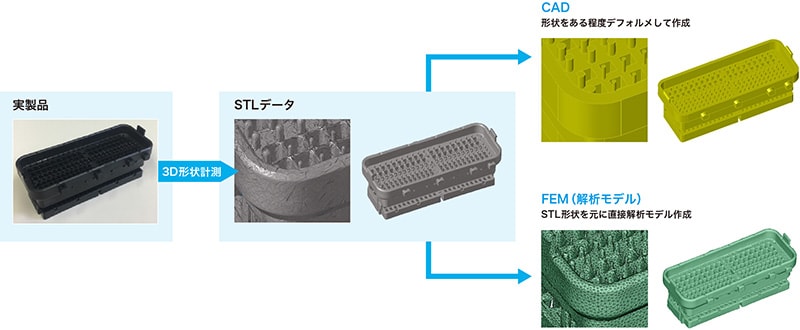

リバースエンジニアリング

精密寸法測定したデータから形状データを出力し、CAD、CAEで活用することも可能です。

撮像したデータを見て評価するだけではなく、寸法に落とし込むことにより、3次元での評価、さらにその先の設計へとつなげます。
