車輌安全性・軽量化に貢献する東レナイロン樹脂 アミラン™、
PBT樹脂 トレコン™ 高衝撃材料の開発

運転者、同乗者、そして歩行者への安全対策。

衝突時のダメージを軽減するため、ナノアロイ™ などの技術を活用した高衝撃グレードで安全性向上に貢献します。

特長

東レはPBT樹脂とPC樹脂のポリマーアロイに当社独自の革新的微細構造制御技術(ナノアロイ™)を使用することにより、耐衝撃性を大幅に向上することに成功しました。このナノアロイ™適用トレコン™は、従来の材料や他樹脂と比較して、飛躍的な耐衝撃性の向上を実現しています。高荷重を吸収しながら、高速大変形に耐えられるグレードであり、前突、側突、後突時の衝撃吸収性を改善するクラッシュボックス等に適用頂いています。

変形小さく高荷重を吸収

Video Player is loading.
Current Time 0:00
Duration 0:00
Loaded: 0%
Stream Type LIVE
Remaining Time 0:00

1x
    • Chapters
    • descriptions off, selected
    • subtitles off, selected

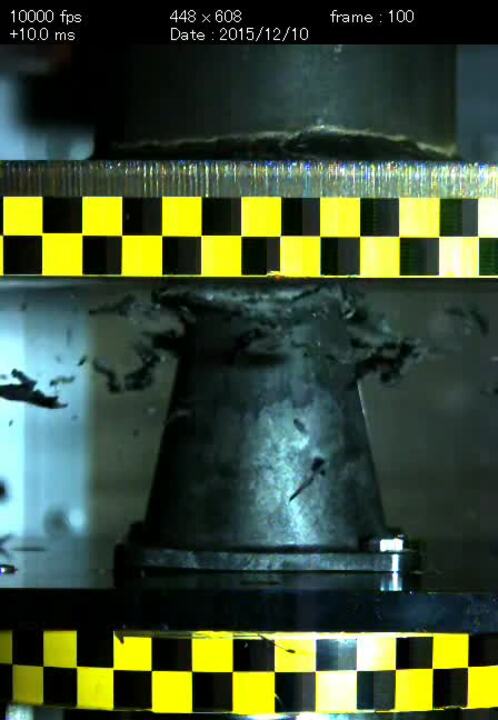

      ナノアロイ™ PBT+PC

      変形大

      Video Player is loading.
      Current Time 0:00
      Duration 0:00
      Loaded: 0%
      Stream Type LIVE
      Remaining Time 0:00

      1x
        • Chapters
        • descriptions off, selected
        • subtitles off, selected

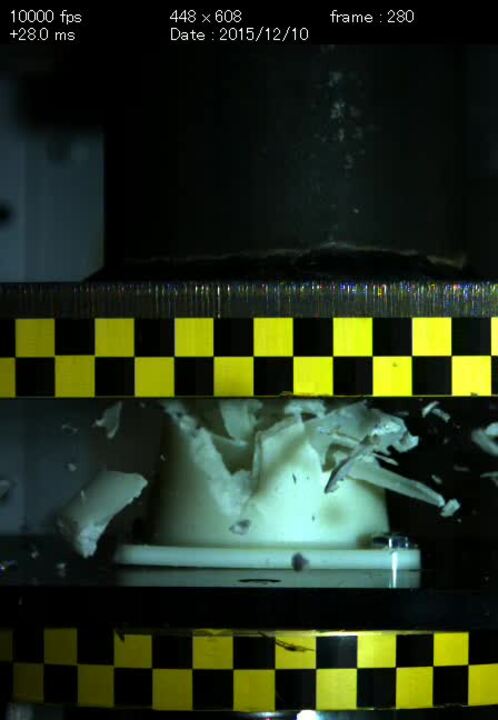

          PPエラストマーアロイ材

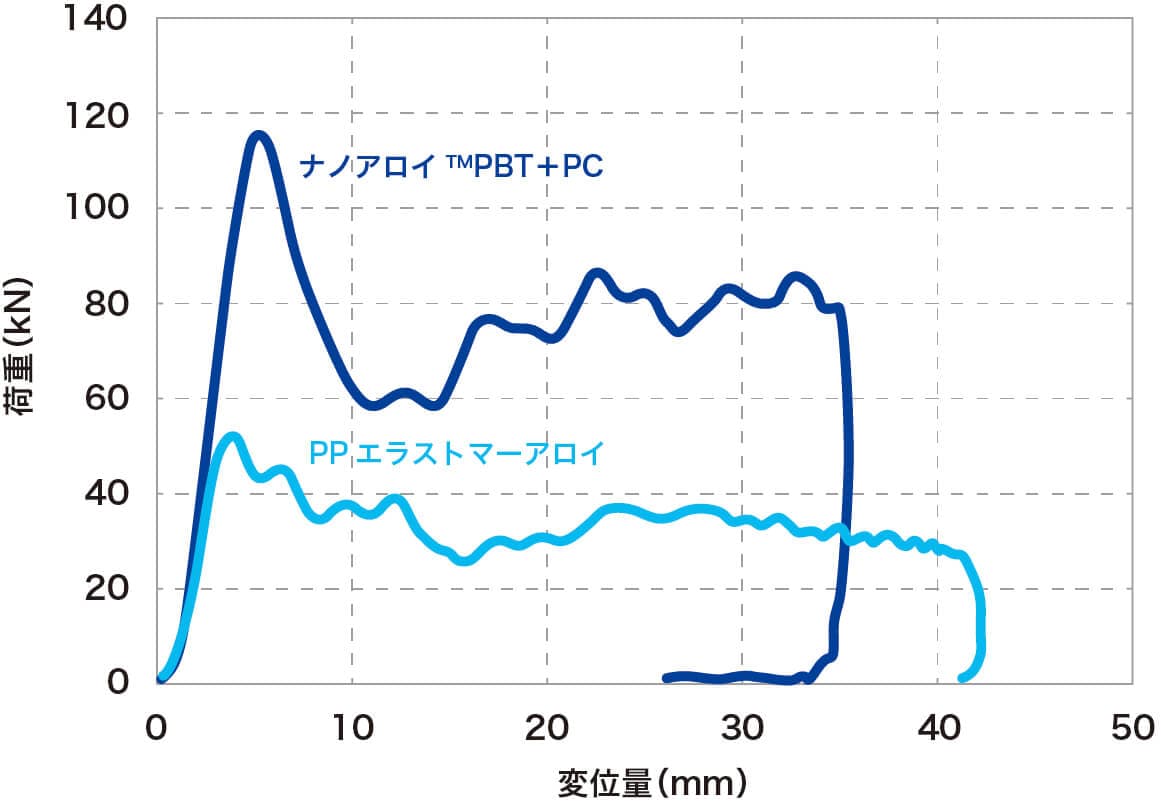

          図1 荷重-変位曲線

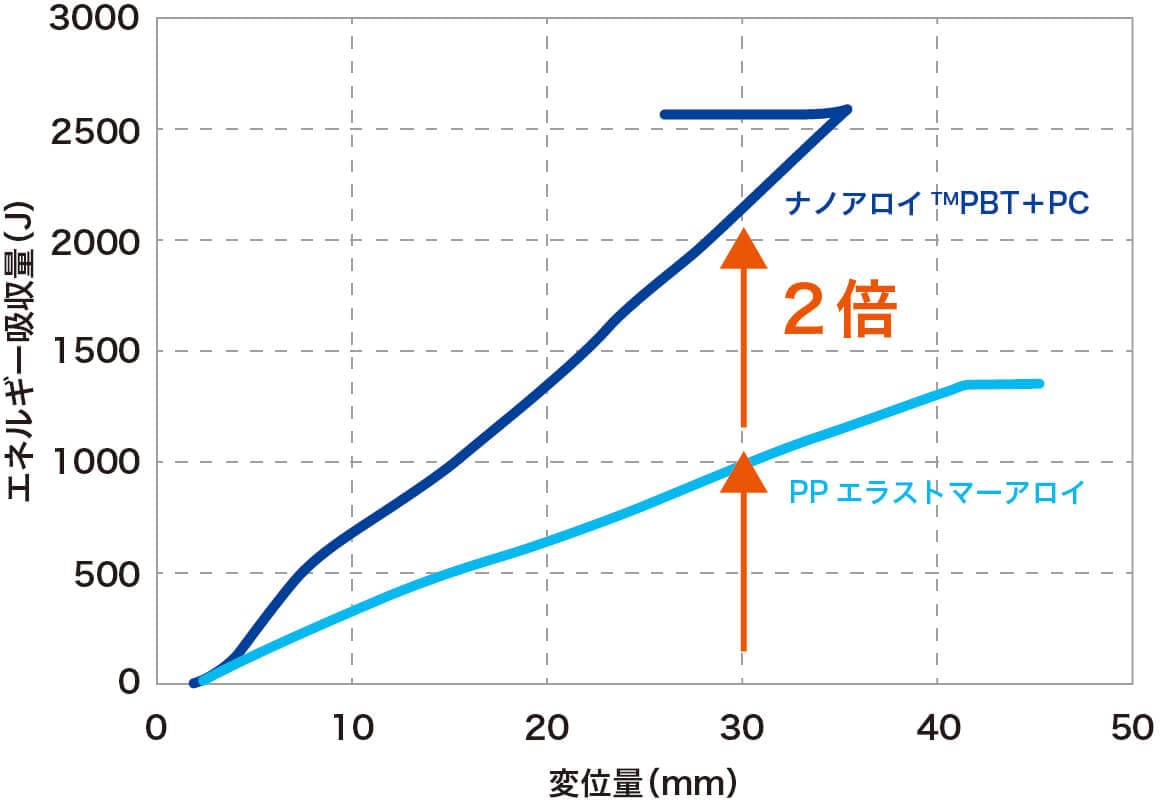

          図2 エネルギー吸収量-変位曲線

          ナノアロイ™適⽤のトレコン™はスタンダードな8207X01の他に、優れた耐加⽔分解性を持つグレード、また着⾊耐候性に優れたグレードの計3グレードをラインナップしています。

          表1 ナノアロイ™適用トレコン™のラインナップと特徴

          グレード名8207X018207X058207X07
          高衝撃性
          耐加水分解性
          耐候性

          また、アミラン™のエラストマーアロイ材であるU118G-40はGF強化品での剛性を保ちながら耐衝撃性に優れる樹脂となっています。市場実績としてはエアバッグリテーナーにご採用頂いています。

          逐次破壊にてエネルギーを吸収

          Video Player is loading.
          Current Time 0:00
          Duration 0:00
          Loaded: 0%
          Stream Type LIVE
          Remaining Time 0:00

          1x
            • Chapters
            • descriptions off, selected
            • subtitles off, selected

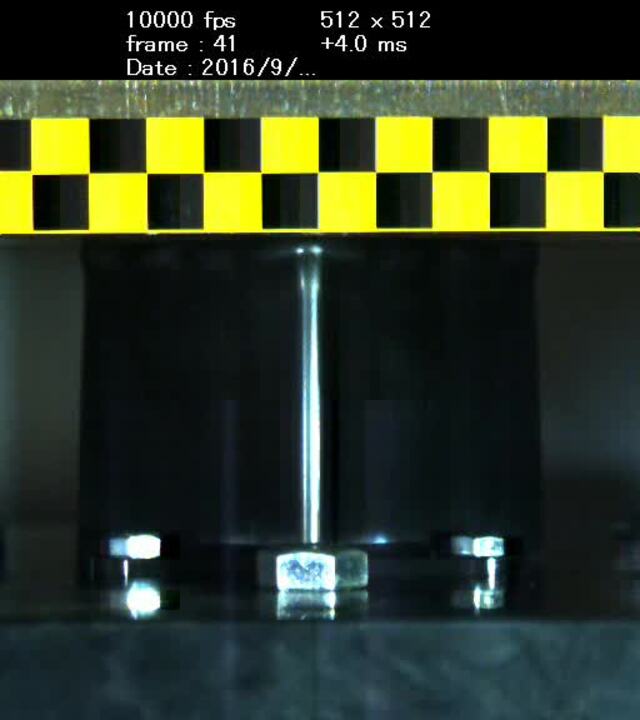

              GF強化高衝撃吸収ナイロン U118G-40

              脆性破壊

              Video Player is loading.
              Current Time 0:00
              Duration 0:00
              Loaded: 0%
              Stream Type LIVE
              Remaining Time 0:00

              1x
                • Chapters
                • descriptions off, selected
                • subtitles off, selected

                  汎用GF強化ナイロン CM3006G-30

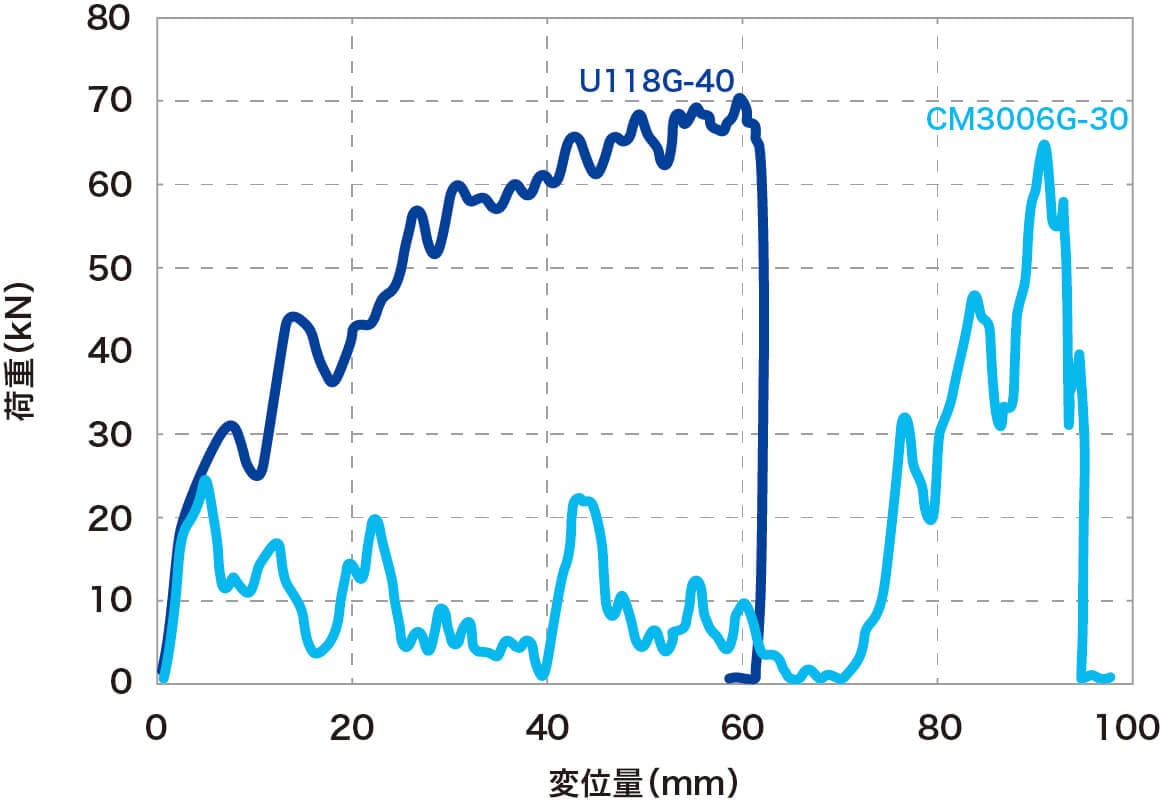

                  図3 荷重-変位曲線

                  東レの開発したエラストマーアロイのアミラン™、ナノアロイ™適用トレコン™ではパッシブセーフティ技術において乗員保護への貢献が可能です。衝撃吸収部材をご検討の際は是非、東レのアミラン™、トレコン™の高衝撃グレードをご検討下さい。

                  最後に、弊社は設計者が抱える困り事に対して、流動解析や衝撃解析などのシミュレーションで様々なソリューションを提案し解決していきます。

                  衝撃解析につきましては、CAEによる解析結果と実機試験結果の比較検証を行い、シミュレーションの再現性を確認しています。それにより、CAEを活用した設計の最適化、開発期間の短縮を可能にしています。

                  ご興味のある方はお気軽にお問い合わせ下さい。
