こんな課題で
お困りでないでしょうか
- 電磁波対策をあらかじめ行い、誤作動や他の機器への影響を避けたい
- 金属より比重が小さい
量産性に優れた樹脂の電磁波シールド性素材を使いたい
CISPR25対策により、
自動車の安全性や信頼性を確保した
東レのご提案
引張強度、剛性、電磁波シールド性に定評のある
炭素繊維強化複合材（CFRTP）で、電子部品のシールド対策に貢献します。
ポイント1
高周波・低周波に対応
幅広い
電波シールド性
ポイント2
比重が小さく
軽量
生産効率UP
ポイント3
優れた
機械的強度・剛性
複雑形状の実現
自動車の電磁波シールド対策の重要性は年々拡大
自動車に搭載される電子機器には、車載LANをはじめとして電磁波を発する機器が少なくありません。こうした状況では、車内の機器が互いに電磁波の影響を受けることはもちろん、自動車の外から発された電磁波の影響も受けやすくなり、誤作動などにつながる可能性があります。もちろん、車内の電子機器から発される電磁波が、車外の別の機器に影響を与えることもありえます。こうした影響を最小化するため、適切に電磁波を遮るEMC※対策の重要性が年々拡大しています。
EMC対策を盛り込んだ設計（EMC設計）では、機器の内部にある電磁波の発生源や、電磁波の影響を受けやすい部分を把握し、カバーなどで適切に電磁波を遮ることが必要となります。こうした対策に不可欠なのが、高い電磁波シールド性能をもつシールド素材です。また、機器ごとに使用している周波数帯は異なるため、広い周波数帯を遮断できることも重要となります。
※EMC：Electromagnetic Compatibility（電磁両立性）。ある電子機器が発する電磁波が他の機器の動作を妨げること、逆に外部から発される電磁波によってその電子機器が影響を受けることの両方に対して十分な対策がなされており、満足に機能できるような能力。
自動車における電磁波の影響
EMC対策に最適な炭素繊維強化複合材（CFRTP）を提供
近年普及が進むミリ波レーダーや5G機器は、一般的には20～90ギガヘルツの周波数帯を利用しています。当社では、これらの周波数帯で高い電波シールド性能を発揮する炭素繊維強化複合材（CFRTP）「トレカ™︎」を開発、提供しています。
樹脂などをベースとする炭素繊維強化複合材（CFRTP）は、軽量でありながら高い強度を有することが特徴で、軽量化と安全性の両立を求められる自動車の材料に好適です。トレカ™︎も軽量で耐摩耗性などに優れていることはもちろん、各周波数帯でPBTメッキ品と同等以上のすぐれた電磁波シールド性能を発揮します。100～1000メガヘルツの低周波数にも対応することが可能です。
| Frequency | トレカ™ 樹脂 1401T-30V （PBT-CF※30） |
トレカ™ 樹脂 TLP8169 （PP-CF30） |
PBT メッキ | |
|---|---|---|---|---|
| EMI shielding （dB） |
24GHz | 62 | 64 | 50 |
| 26GHz | 64 | 66 | 50 | |
| 77GHz | 70 | 72 | 64 | |
| 79GHz | 71 | 73 | 66 |
※CF：Carbon Fiber（炭素繊維）
トレカ™樹脂の電磁波シールド性能

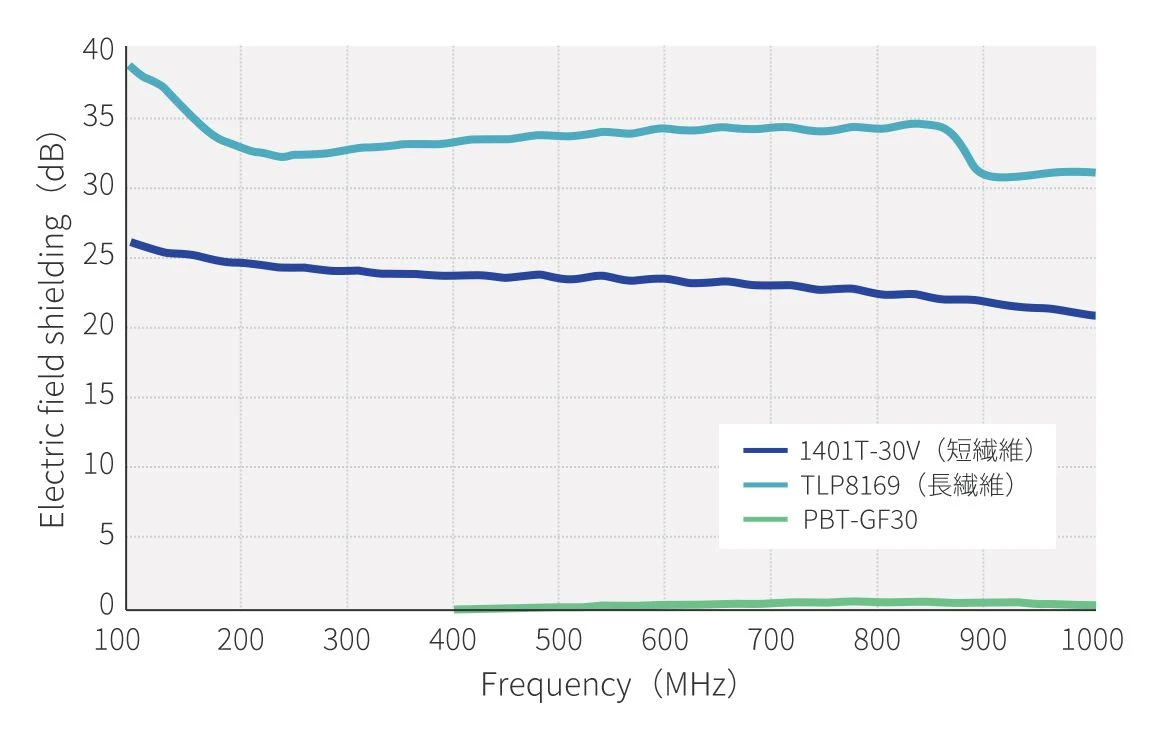

トレカ™樹脂の100～1000MHz帯での電界シールド性能

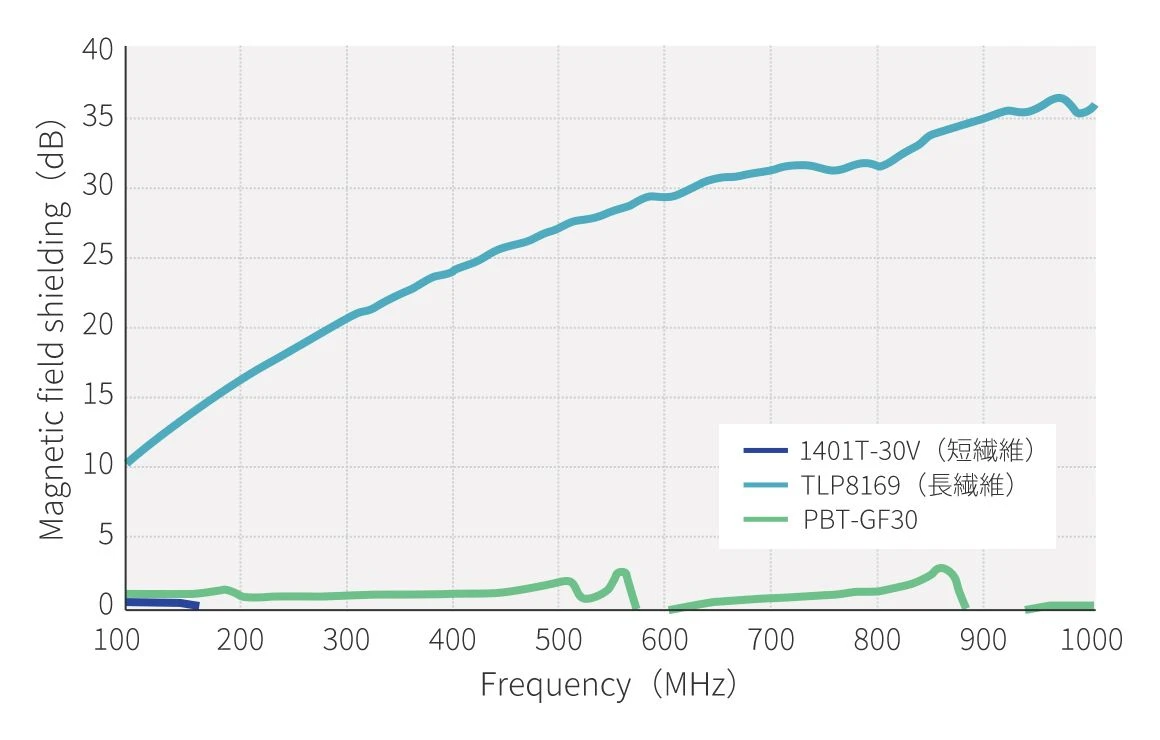

トレカ™樹脂の100～1000MHz帯での磁界シールド性能
また、炭素繊維長の異なる2種のペレット（長繊維、短繊維）をラインナップしており、用途によって使い分けることが可能です。長繊維ペレットは強度や耐衝撃性、寸法精度、導電性に、短繊維ペレットは成形性に優れています。
製品ラインアップ
トレカ™ 短繊維CF強化
軽量ながら機械的強度や剛性に優れ、高い電磁波シールド性能を発揮するトレカ™樹脂において、炭素繊維長の短いペレット（短繊維ペレット）をラインナップしています。本製品は長繊維ペレットと比べて成形性が良好で、外観性が求められる釣り具部品、自転車部品等のスポーツ用途。高強度・低摩擦性が求められる自動車摺動部品。高剛性が求められる家電用途（短繊維ペレットの特性を活かせる用途例）、半導体・電子部品搬送などの静電気防止が必要な帯電防止用途などに最適です。
主な用途
- ・釣り具リール
- ・自転車部品
- ・自動車部品
- ・ドローン部品
- ・家電（エアコン部品など）
- ・ATM、釣銭機部品
トレカ™ 長繊維CF強化
トレカ™の長繊維ペレットです。製品全体の特長である軽量性や耐疲労性、電波シールド性能はそのままに、特に強度や耐衝撃性、寸法精度、導電性に優れています。外部からの強い衝撃に耐えることが求められるスポーツ用途等の外装部品。軽量化・薄肉化・電磁波シールド特性が求められるPC筐体や自動車のミリ波レーダー、インバーターケースなどに長繊維ペレットが適します。
主な用途
- ・カメラ、PC筐体
- ・釣り具部品
- ・自転車部品
- ・自動車部品（ミリ波レーダーケース、インバーターケースなど）
- ・大型電子部品ケース
- ・家電
導入サポート
トレカ™では、当社が長年培ってきたポリマー技術、炭素繊維に関する知見・知識を活かし、自社性ポリマーにとどまらず各種ポリマーをマトリックスとした製品を展開しています。各種の用途・要求特性に応じた材料提案が可能ですので、お気軽にお問い合わせください。また、お客様のトレカ樹脂導入プロセスをスムーズに進めるための技術支援も提供しています。
