電気特性、耐薬品性や長期耐熱性に優れた
ポリエステル系熱可塑性エンジニアリングプラスチック
PBT樹脂 トレコン™は電気特性、耐薬品性などに優れたPBT樹脂（ポリエチレンテレフタレート）です。各種添加剤との組み合わせによって多彩な機能を付加でき、着色も容易なPBT樹脂をベースに、用途に応じた多彩なグレードをオールカラーでラインナップしています。
製品の特徴
電気特性
優れた耐トラッキング性、誘電特性、絶縁破壊特性を有しており、電気・電子部品、自動車部品などに適しています。
高寸法精度
熱可塑性樹脂の中で最も吸水性が小さいものの一つです。成形品の吸水による影響はほとんど考える必要はありません。
ハイサイクル性
結晶化速度が早く、成形時の金型温度が低くとも、優れた機械特性を発揮します。寸法安定性も良く、良外観の成形品が容易に得られます。
機械特性
他の結晶性樹脂よりも成形条件への依存性が低いことが特徴です。耐クリープ特性や耐疲労性、耐摩耗・摩擦特性にも優れます。
耐熱性
融点が224℃と高く、長期耐熱性にも優れ、120℃～140℃での連続使用が可能です。
耐薬品性
耐油性、耐溶剤性に優れ、ほとんどの薬品（有機溶剤、弱酸、弱アルカリ等）に侵されません。
難燃性
難燃化が容易であり、グローワイヤー特性にも優れています。PFASフリーグレードの高機能化も可能です。
高機能化
結晶構造に結晶部と比較的多くの非晶部が存在します。このため添加物による改質や各種の機能の付与が容易であり、多くの性能を付与したグレード設計が可能です。
選ばれる理由
電気・電子部品に最適な電気特性
環境変化の中でも安定した絶縁特性と優れた誘電特性を持つPBT樹脂
トレコン™は絶縁部材として好適です。耐トラッキング性も良好で電気的な絶縁性を維持しやすく、短絡や故障のリスクを低減。さらには耐熱性にもすぐれるため、高温環境でも性能を維持します。
これらの特性により、安全性・信頼性が高い高性能な電気・電子機器の設計を可能とし、品質を大幅に向上させます。
トレコン™の電気特性：他樹脂との比較
| 体積固有抵抗 (Ω・m) |
誘電率 (50Hz～1MHz) |
誘電正接 (50Hz～1MHz) |
耐電圧 (MV/m 1/8"厚) |
耐アーク性 (s) |
|
|---|---|---|---|---|---|
| トレコン™ 1401 X06 | 4×1014 | 3.3 | 0.002～0.02 | 17 | 144 |
| ポリアセタール (共重合) | 1012 | 3.7 | 0.001～0.0015 | 20～23 (1/16") | 溶融 |
| ナイロン6 | 7×1012 | 3.4～4.0 | 0.01～0.03 | 23 | 140 |
| ポリカーボネート | 2×1014 | 2.96～3.17 | 0.001～0.01 | 16 | 125 |
| 変性PPO | 1015 | 2.64～2.68 | 0.0007～0.0014 | 20～22 | - |
| ジアリルフタレート | 2×1014 | 3.4～3.6 | 0.009～0.011 | 18 | 118 |
| フェノール樹脂 | 109～1012 | 5～15 | 0.08～0.50 | 12～13 | 20 |
| 不飽和ポリエステル | 1010～1012 | 3.2～4.3 | 0.006～0.05 | 20 | 125 |

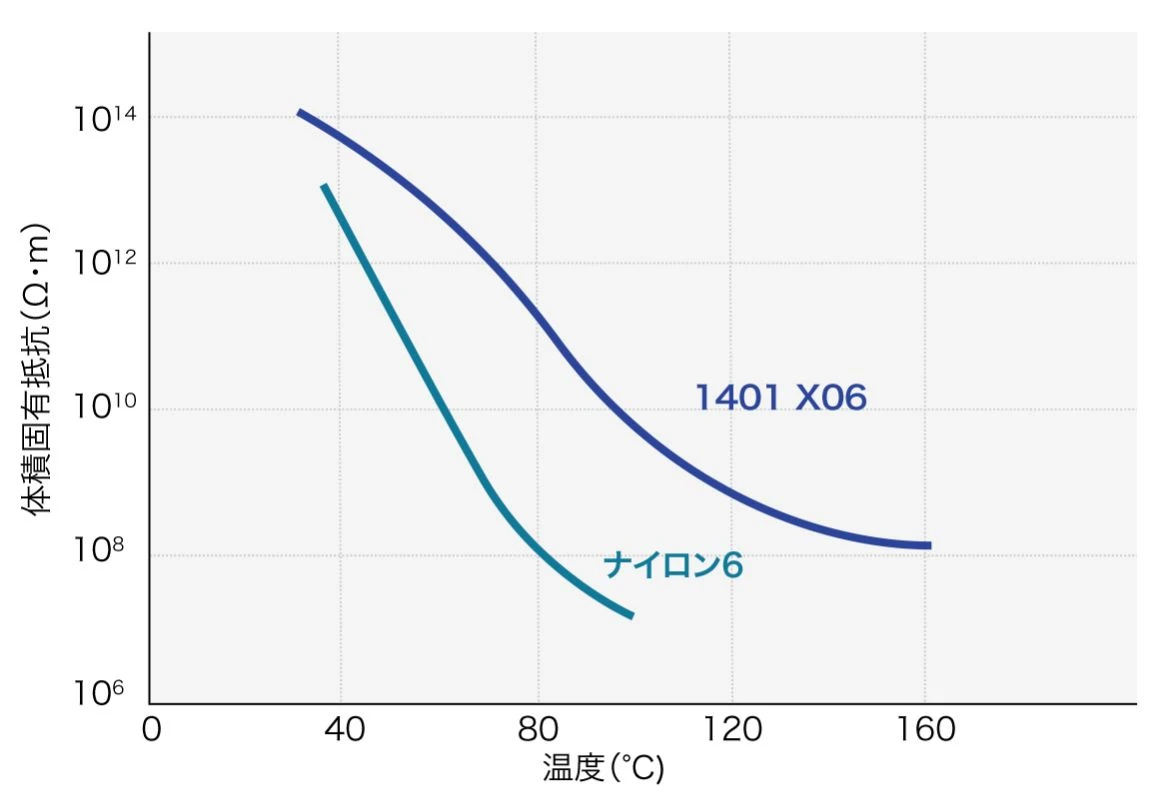

体積固有抵抗の温度依存性
トレコン™の誘電特性の温度依存性

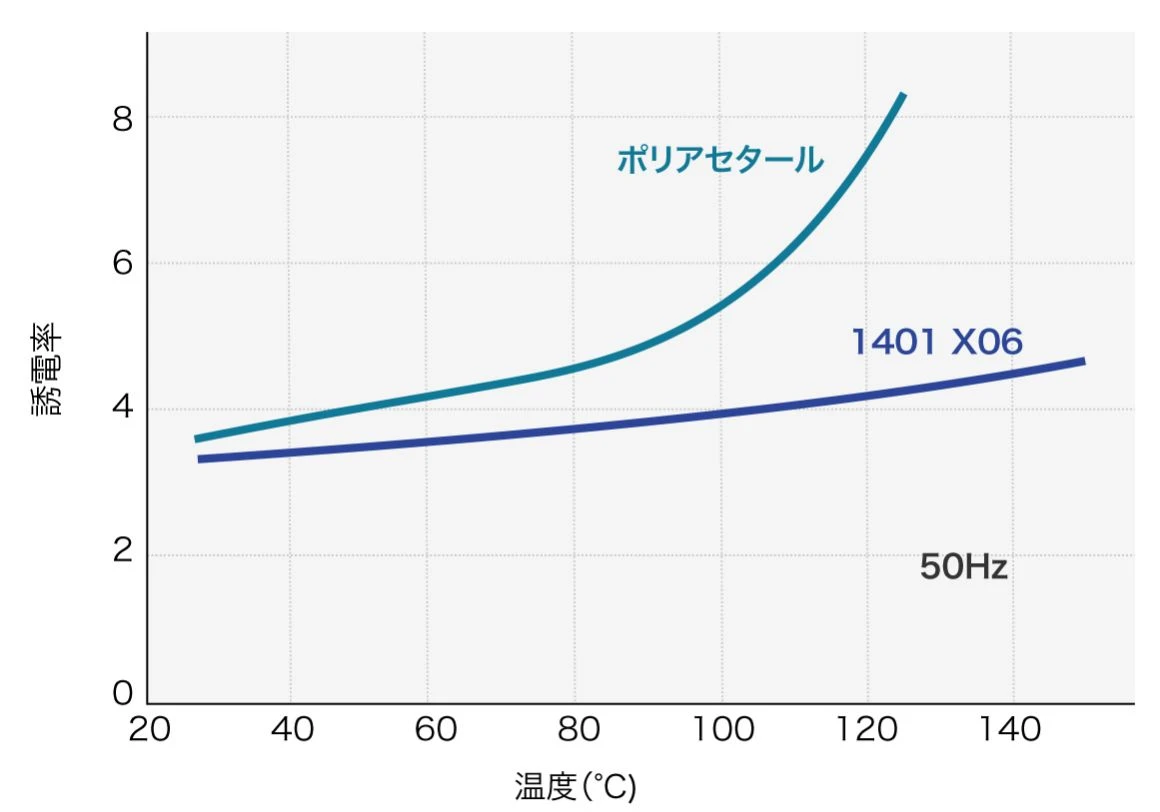

誘電率の温度依存性

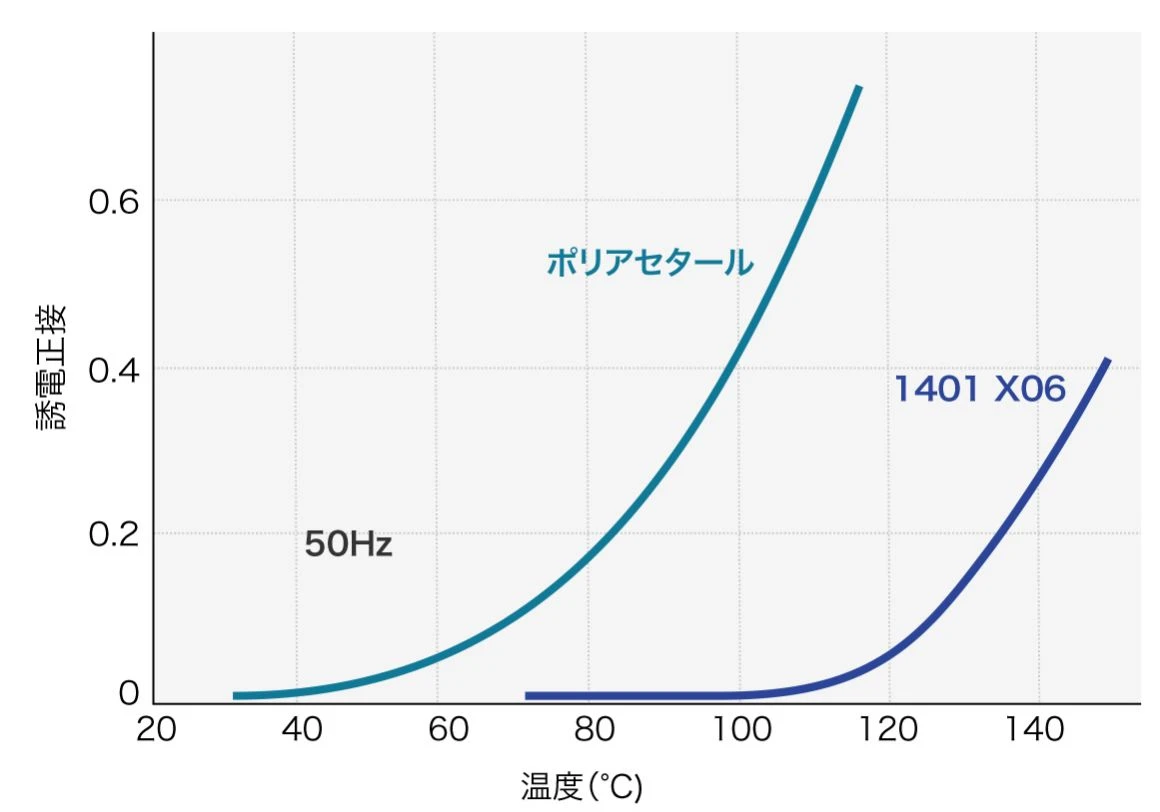

誘電正接の温度依存性
製品の信頼性向上に欠かせない高寸法安定性
PBT樹脂
トレコン™は、電気・電子部品の信頼性向上に欠かせない高い寸法安定性を持つ素材です。熱可塑性樹脂の中で最も吸水率が低い材料の１つで、湿度や温度に変化があっても成形品の寸法を維持できるため、部品の寸法精度を保ち、長期間にわたる安定動作を実現します。また、優れた機械的強度と耐熱性も兼ね備えているため、過酷な環境下でも信頼性の高い部品が実現します。
これらの特性により、電気・電子部品の品質と信頼性を大幅に向上させることができます。
トレコン™の線膨張係数（代表例）
| 1101G-30 | ||
|---|---|---|
| 温度範囲 [℃] | 線膨張係数 [x10-5 1/℃] | |
| 流れ方向 MD | 直角方向 TD | |
| -40～23 | 2.6 | 7.7 |
| 23～80 | 1.8 | 13.0 |
| 80～150 | 1.5 | 17.9 |
| 150～200 | 1.7 | 23.6 |
| -40～200 | 1.9 | 15.3 |
※本データは特定条件下で得られた測定値の代表例です。

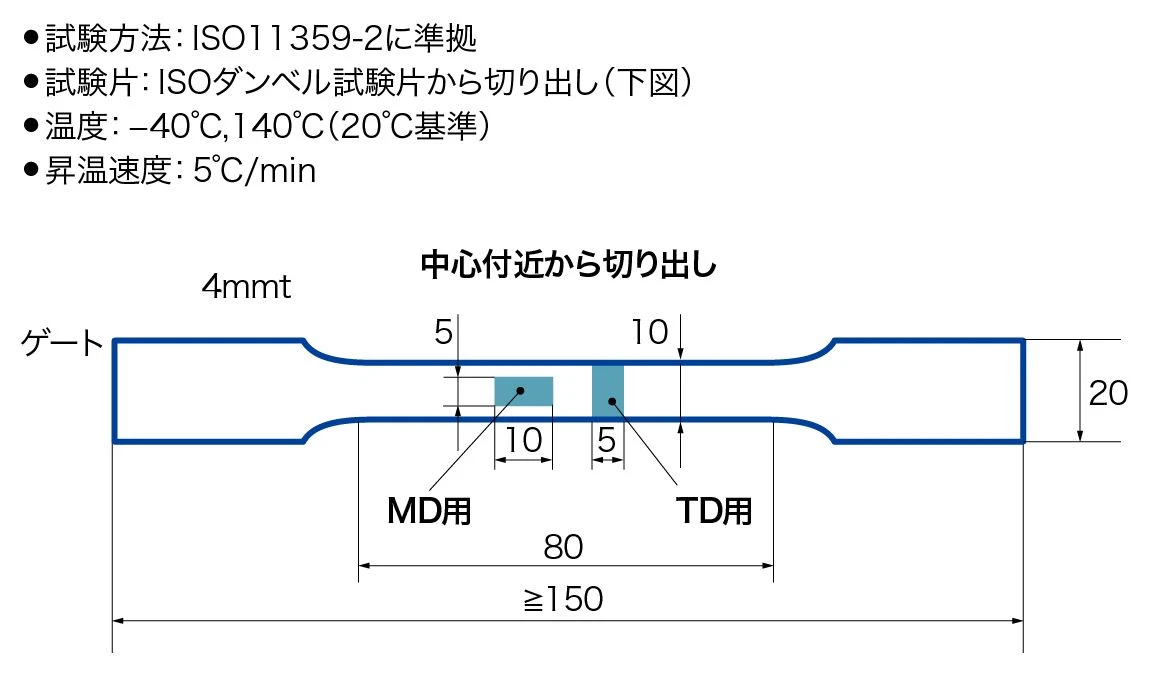

参考：線膨張係数の測定方法
トレコン™の薬品浸漬環境での寸法特性
| 薬品 | 重量変化率 (%) | 寸法変化率 (%) | 引張強さ保持率 (%) | 外観変化 |
|---|---|---|---|---|
| 純水 | 0.3 | 0 | 99 | 変化なし |
| 3%硫酸 | 0.3 | 0.1 | 97 | 〃 |
| 30%硫酸 | 0.2 | 0 | 99 | 〃 |
| 10%硝酸 | 0.3 | 0 | 99 | 〃 |
| 35%塩酸 | 0.5 | 0 | - | やや光沢消失 |
| 1%苛性ソーダ | 0.3 | 0.1 | 92 | 〃 |
| 10%苛性ソーダ | -0.1 | 0.1 | 91 | 〃 |
| 10%塩化ナトリウム溶液 | 0.3 | 0 | 95 | 変化なし |
| 40%無水クロム酸 | -0.2 | 0 | 100 | 〃 |
| メタノール | 1.3 | 0.4 | 85 | 〃 |
| エタノール | 0.3 | 0 | 97 | 〃 |
| アセトン | 3.9 | 1 | 72 | 〃 |
| メチルエチルケトン | 2.9 | 0.5 | 77 | 〃 |
| 酢酸エチル | 2.7 | 0.4 | 80 | 〃 |
| ヘプタン | 0.1 | 0 | 100 | 〃 |
| シクロヘキサン | 0 | 0 | 100 | 〃 |
| 氷酢酸 | 2.2 | 0.2 | 78 | 〃 |
| ベンゼン | 3 | 0.5 | 70 | 〃 |
| トルエン | 2.1 | 0.3 | 85 | 〃 |
| 5%フェノール | 9.6 | 1.7 | 60 | 黄変膨潤 |
| 四塩化炭素 | 0.6 | 0 | 100 | 変化なし |
| 二塩化エチレン | 16.8 | 4.7 | 50 | 膨潤 |
| ジオクチルフタレート | -0.2 | 0 | 100 | 変化なし |
| ジメチルホルムアミド | 2.7 | 0.3 | 80 | 〃 |
| 1%界面活性剤 | 0.2 | 0.1 | 99 | 〃 |
| ガソリン | 0 | 0.1 | 99 | 〃 |
| オリーブ油 | 0 | 0 | 100 | 〃 |
| 灯油 | 0 | 0 | 100 | 〃 |
| 重油 | 0 | 0 | 100 | 〃 |
| 機械油 | 0.1 | 0.1 | 100 | 〃 |
高い生産性を実現するハイサイクル性
PBT樹脂 トレコン™ を含むPBT樹脂の結晶化は一般にPETよりもはるかに速いため、射出成形時の金型温度が低くとも、機械的性質に優れ、寸法安定性もよく、外観の美しい成形品が容易に得られます。金型内での冷却時間を短縮することも可能となるため、より多くの部品を短時間で生産できます（ハイサイクル性）。これにより、製造プロセスの効率が大幅に向上し、コスト削減と生産性の向上、ひいては競争力の向上に寄与します。
PBT樹脂の結晶化速度とハイサイクル性

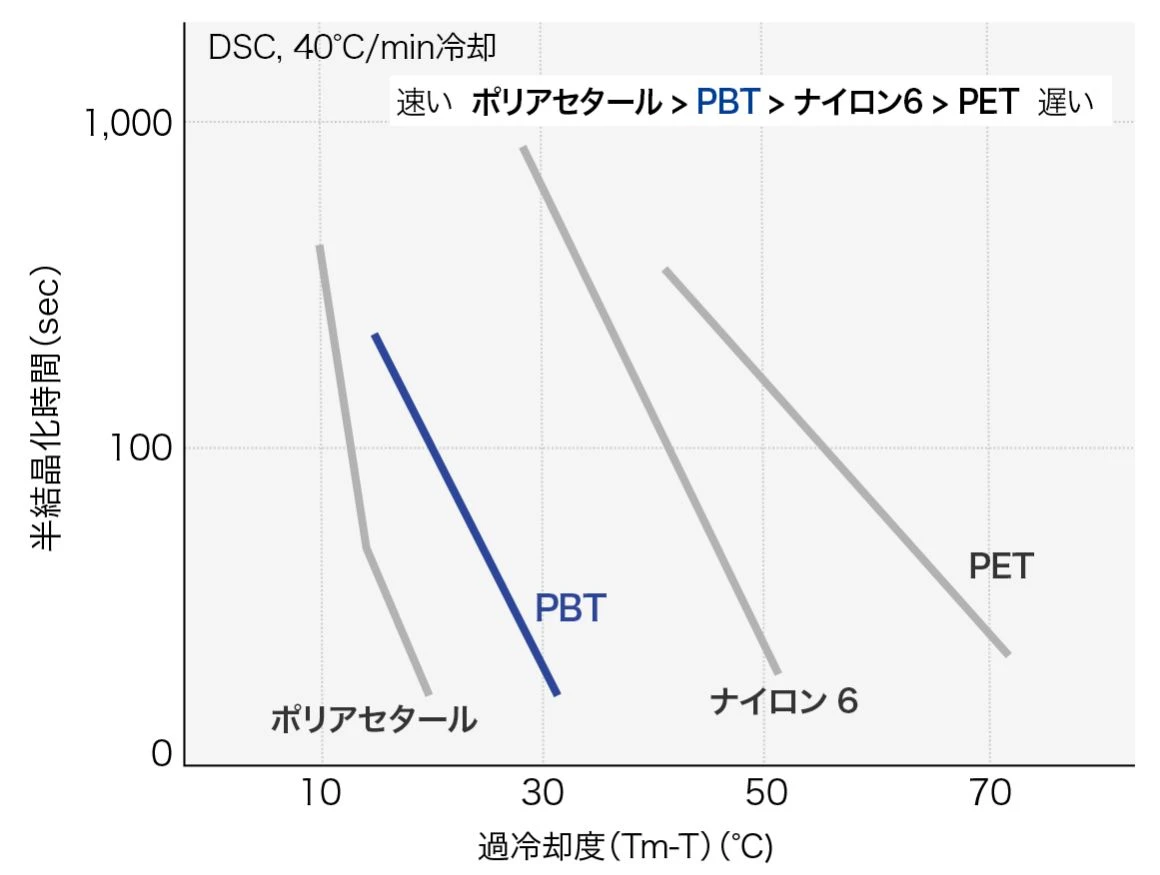

PBT樹脂と他のポリマーの結晶化速度の比較
出典：飽和ポリエステル樹脂ハンドブックより当社作成

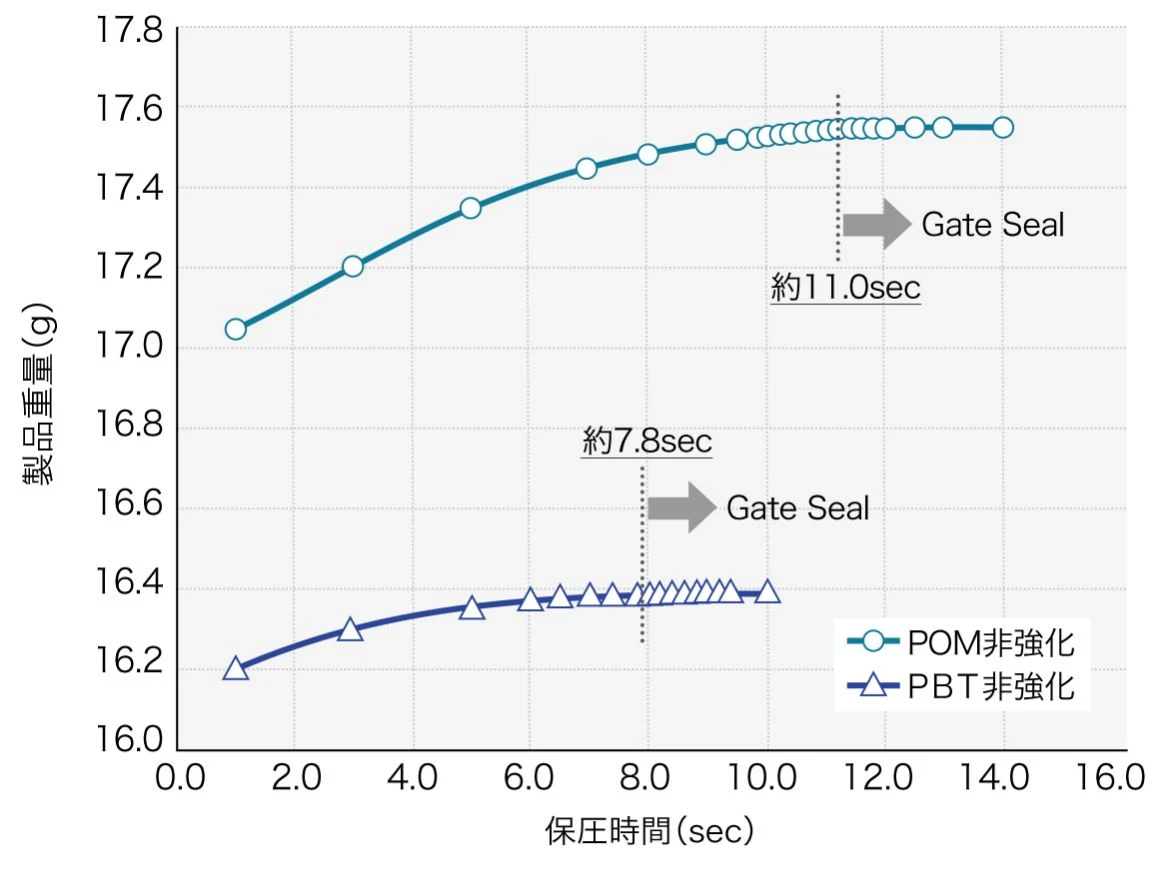

PBT樹脂のゲートシール時間
参考：離型性評価成形品 寸法および金型配置図

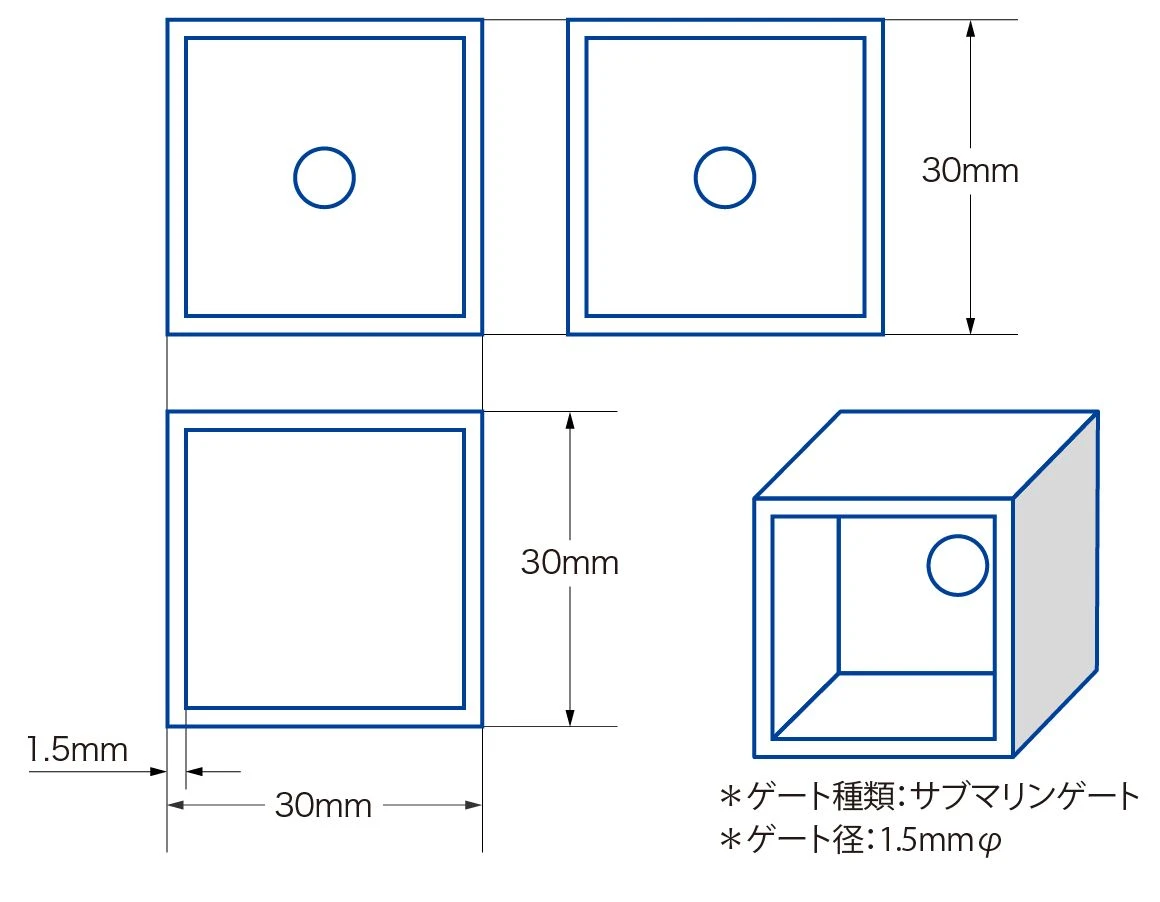

離型性評価成形品 寸法（全体図）

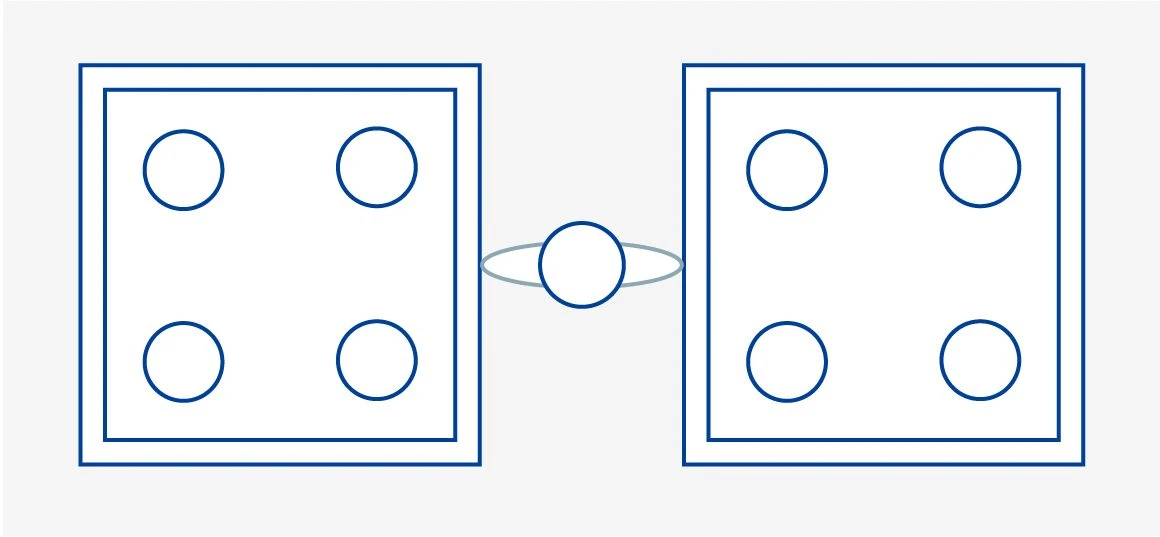

離型性評価成形品 金型配置図
そのほか製品特徴の詳細や成形に関する情報はテクニカル情報をご覧ください
テクニカル情報を見る主な用途
PBT樹脂 トレコン™は、車載用のECUケースやジャンクションボックスなどさまざまな用途で採用されています。
ECUケース
トレコン™には、車載用ECUケースに最適なグレードも豊富です。高い耐熱性、優れた機械的強度、そして優れた電気絶縁性を兼ね備えたトレコン™は、過酷な車載環境でも高い性能を発揮する信頼性の高い部品を実現します。特にECUケース用では寸法精度の高い低反りグレードを数多く取り揃えており、最適なソリューション提案が可能です。

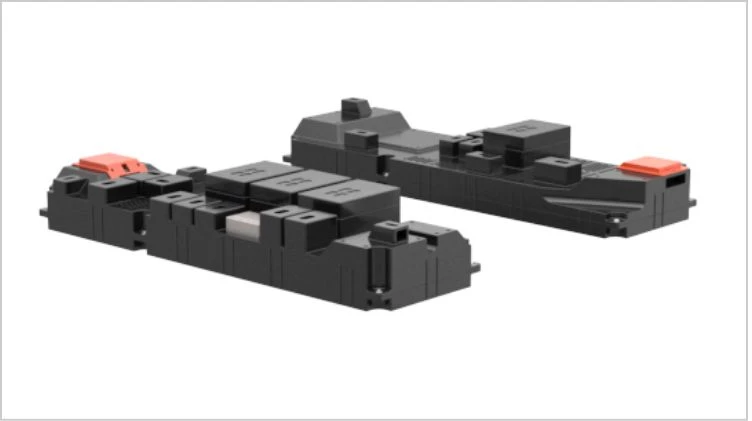

ジャンクションボックス
トレコン™には、車載用ジャンクションボックスに最適な低反り性を特徴としたグレードも揃っています。高い寸法安定性と優れた機械的強度から過酷な車載環境でも安定的に性能を発揮でき、最適なソリューション提案が可能です。

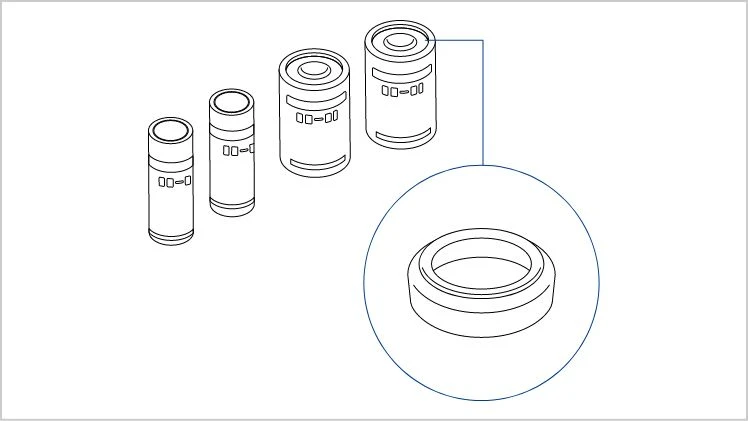

バッテリーガスケット
トレコン™は、バッテリーガスケットに最適な柔軟性を特徴としたラインナップを取り揃えています。優れた柔軟性に加えて、シール性、耐熱性、加工性を兼ね備えたトレコンのラインナップは、過酷な環境下においても信頼性の高い安定した性能を発揮します。東レはバッテリーガスケット用のシール性に優れたグレードを数多く取り揃えており最適なソリューションを提案します。
資料ダウンロード

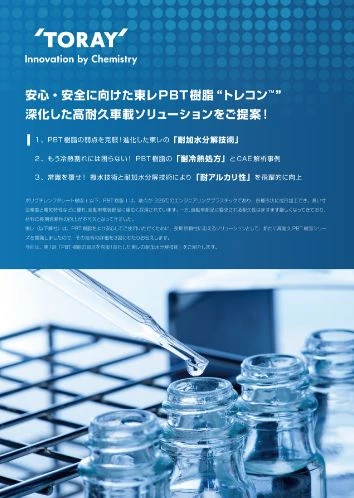

PBT樹脂の弱点を克服！ 進化した東レの「耐加水分解技術」
ADAS部品などに使用されるPBT樹脂は、高温高湿度環境下に長期間晒されると加水分解により劣化し、強度低下を招きます。東レは新たに独自の樹脂改質技術を発明し、PBT樹脂の優れた特性（成形加工性、寸法精度、電気特性）を保持したまま、耐加水分解性を改良することに成功しました。

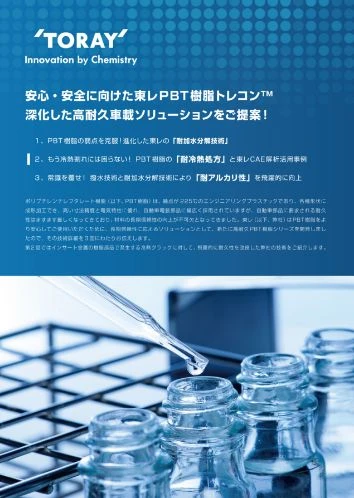

もう冷熱割れには困らない！ PBT樹脂の「耐冷熱処方」と東レCAE解析活用事例
弊社はこれまで耐冷熱性を改良したPBT樹脂の開発と独自で保有するCAE解析ソフトを用いた事前検証結果をお客様に提供することで、金属樹脂複合部品における課題解決に貢献してきました。冷熱サイクルに適したグレードとCAE解析活用事例について紹介します。
東レPBT樹脂“トレコン™”深化した高耐久車載ソリューションをご提案！ 撥水技術と耐加水分解技術により「耐アルカリ性」を飛躍的に向上
クルマの進化を支えている各種ADAS製品は、周辺監視という部品機能から、過酷な環境で使用されることが多くなっています。PBT樹脂の弱点であるアルカリ耐性を従来比大幅に改良した、新規高耐久アルカリPBT樹脂をご紹介いたします。
放熱性・電磁波シールド性・気密性と軽量化を両立 新たな製品作りに貢献する金属樹脂接合技術のご提案
金属と樹脂を一体成形することで、放熱性、電磁波シールド性等の金属が持つ特性と、軽量化、易加工性等の樹脂の特性を併せ持つ製品設計が可能になりますが、気密性確保が重要な課題です。今回は、この課題を解決する金属樹脂接合技術の概要、適用事例、今後期待される用途についてご紹介します。

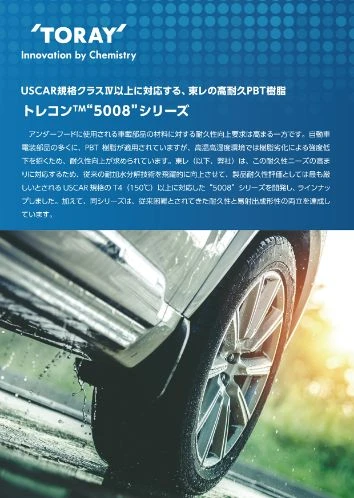

USCAR 規格クラスIV以上に対応する 東レの高耐久PBT樹脂 トレコン™ “5008”シリーズ
